1. Pengenalan
Shale minyak di lombong arang batu Jinhe dibentuk di Jurassic Mesozoik dan Jurassic Tengah. Masalah geologi utama yang dihadapi adalah kesalahan. Digabungkan dengan pendedahan, bagaimana untuk menentukan lagi kedudukan pembangunan dan panjang lanjutan kesalahan di muka kerja adalah salah satu kekangan dan masalah besar untuk perlombongan yang selamat.
2. Penyelesaian Rawatan
Kaedah pengesanan transmisi seismik dalam-Seam digunakan untuk mengesan struktur syal minyak. Titik tembakan dan geofon disusun dalam lapisan minyak syal. Ciri -ciri penyebaran gelombang seismik yang dihantar digunakan untuk mengesan struktur di dalam muka kerja.

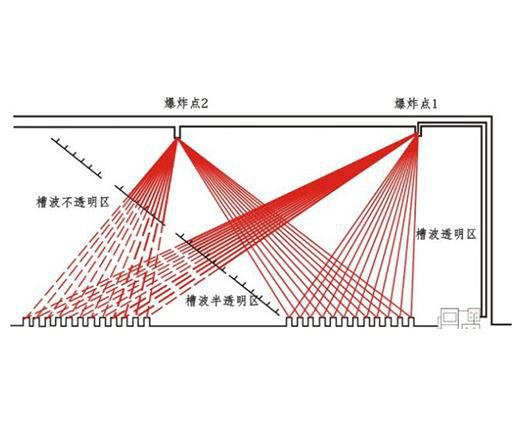

Rajah 1 Skematik gambarajah penerokaan seismik gelombang yang ditransmisikan
3. Keadaan kerja
Titik pukulan dan geofon disusun sepanjang kemasukan kepala, interkoneksi dan kemasukan ekor muka kerja. Jarak antara titik pukulan bersebelahan adalah 10 m manakala jarak antara geofon bersebelahan adalah 20 m. Sebanyak 60 rekod pukulan tunggal yang berkesan diperolehi.
Rajah 2 Lukisan Projek Pengesanan Gelombang Dalam Seam (
Titik Tembakan, Geofon)
4. Mencapai pencapaian
Rajah 3 CATA Pencitraan Eksplorasi Seismik In Seam dalam Work Face16114
Dua kesalahan (CF1, CF2) didapati di muka kerja selepas menjelaskan dari data yang diterima. Jarak kesalahan lebih besar daripada 1/2 ketebalan minyak. Panjang mogok dan lanjutan kesalahan ditentukan. Tiada anomali geologi yang lain ditemui. Kesan pengesanan telah disahkan oleh perlombongan.
5.FAQ
S1: Kenapa penerokaan seismik dalam Seam sesuai untuk pengesanan struktur lapisan syal minyak?
A: Dalam pembentukan syal minyak, syal minyak mempunyai ciri-ciri halaju dan ketumpatan yang lebih rendah daripada batu-batu di sekelilingnya. Antaramuka atas dan bawah syal minyak adalah antara muka impedans gelombang yang kuat, yang membentuk lapisan pengiring gelombang rendah dengan syal minyak sebagai pusat. Ini adalah kondusif untuk pembentukan gelombang seismik.

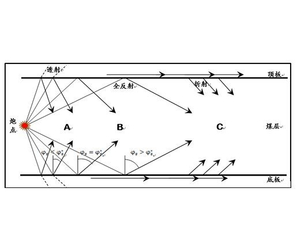

S2: Apakah persamaan dan perbezaan antara perkembangan gelombang di dalam minyak dan jahitan arang batu?
A: Perkembangan gelombang seismik bergantung kepada banyak faktor, seperti bumbung dan litologi lantai, ketebalan jahitan arang batu dan ciri -ciri fizikalnya sendiri. Membandingkan jahitan minyak dan jahitan arang batu, sifat fizikal adalah sama dan boleh secara kolektif dipanggil jahitan arang batu berminyak, jadi gelombang seismik juga agak dibangunkan.
