1. Pengenalan
Dalam lombong arang batu Huaibei Mining Co., Ltd., untuk pembangunan seterusnya dan susun atur kawasan perlombongan yang lebih munasabah, adalah perlu untuk meneroka struktur geologi berhampiran kesalahan F5, dan menggunakan penerokaan seismik 3D berkepadatan tinggi untuk menyelesaikan masalah di atas.
Terdapat tiga kesukaran utama dalam projek ini:
(1) Terdapat banyak halangan di permukaan, jadi sukar untuk mengatur geofon dan titik tembakan.
(2) Angin kuat pada musim bunga, yang membawa kepada bunyi yang kuat.
(3) Pinggang jahitan arang batu adalah besar.
2. Peralatan dan langkah
Memandangkan kesukaran kerja di atas, langkah -langkah yang berkesan telah diambil dan tugas pengumpulan data berjaya diselesaikan.
(1) Teknologi penerokaan seismik 3D berkepadatan tinggi dan sistem pemerhatian rasuk 18 dan 15-bunch telah digunakan, kerana azimut yang luasnya memberi manfaat kepada pengimejan pembentukan di bawah halangan, yang lebih kondusif untuk pencitraan penghijrahan jahitan arang batu dengan beruang besar. Ijazah penutup yang tinggi meningkatkan SNR data.
(2) Langkah -langkah berkesan berikut diambil dalam pengambilalihan:
① Titik tembakan dan geofon diukur, dan lubang letupan kecil digunakan di kampung.
Kampung Dachen dan Bandar Tongting disepadukan secara keseluruhan, dan seluruh halangan menyumbang sebahagian besarnya. Semua geofon di kampung diukur dan lubang letupan meningkat di kampung untuk memastikan kesinambungan data bawah tanah. Lombong arang batu terletak di bahagian utara sempadan penerokaan. Untuk memastikan bahawa penghijrahan boleh kembali ke kedudukan asalnya, kaedah pengujaan sekitar dan meletakkan garis tinjauan di sekeliling lombong telah diterima pakai untuk memastikan mengimbangi edging yang mencukupi (Rajah 1).

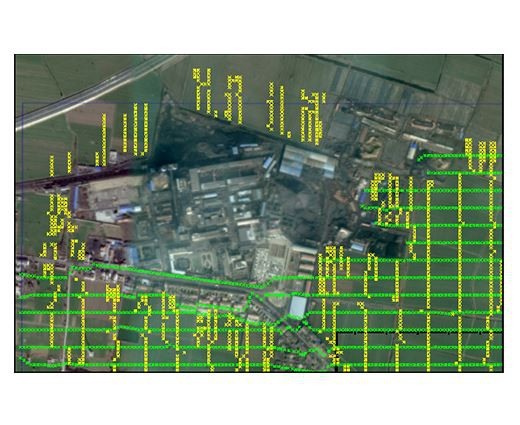

Rajah 1: Pengagihan geofon sebenar (hijau) dan titik pengujaan (kuning) menyeberangi halangan
② Semua geofon di tapak dikebumikan di dalam lubang untuk mengurangkan gangguan bunyi alam sekitar dengan berkesan. Ujian yang mencukupi telah dijalankan untuk memastikan kedudukan pengujaan dan pengujaan yang betul.

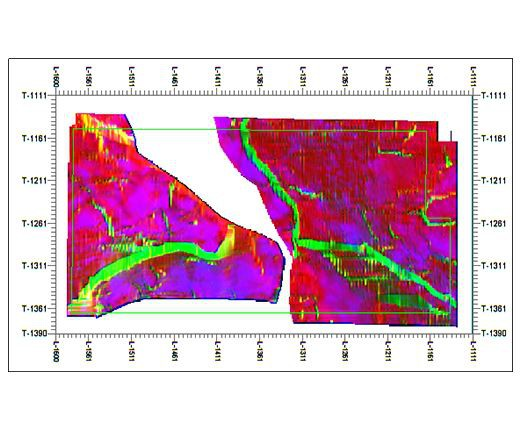

Rajah.2 Gabungan Atribut Gelombang yang Direktoran dari Jahitan Batubara 10
③Dalam pengambilalihan data, sistem penerima asimetrik dan pemerhatian telah diterima pakai di kawasan berenang besar tempatan.
(3) Dalam pemprosesan dan tafsiran data, langkah -langkah berikut diambil untuk meningkatkan ketepatan pengimejan.
Teknologi penghijrahan masa pra-stack digunakan dalam pemprosesan, dan teknologi atribut (Rajah 2) dan teknologi penyongsangan (Rajah 3) digunakan dalam tafsiran data, dengan itu menyedari tafsiran tektonik halus dan tafsiran ketebalan jahitan arang batu. Dengan menggunakan kelebihan geofon digital, pencitraan yang lebih baik dari antara muka atas batu kapur Ordovician telah direalisasikan.
3. keadaan kerja
Skop penerokaan seismik 3D berkepadatan tinggi ini ditandakan dengan 6 titik perubahan, dengan kawasan 2.30 km2. Terdapat 15 abah -abah pendawaian seismik 3D, 60 talian tinjauan, 54 titik ujian fizikal dan 6,302 mata pengeluaran fizikal (oleh itu sejumlah 6,356 mata fizikal) di seluruh kawasan. Rekod -rekod tersebut dinilai mengikut spesifikasi. Kesemua 54 rekod ujian telah layak. Terdapat 6,302 rekod, termasuk 5,251 rekod gred A, dengan kadar gred A 83.32%, dan 1,051 rekod gred B, dengan kadar gred B sebanyak 16.68%.

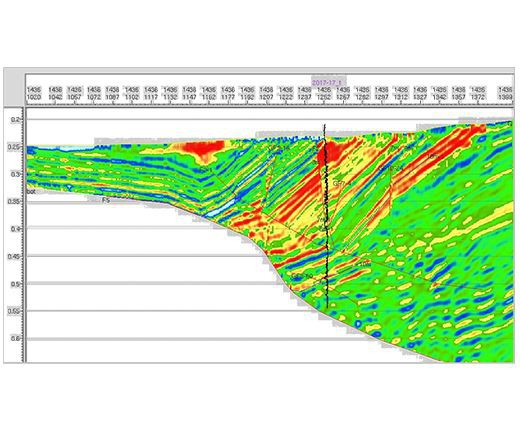

Rajah.3 Profil Inversion Cross Hole 2017-17
4. Mencapai pencapaian
Hasil penerokaan seismik ini terutama dicerminkan dalam aspek berikut:
(1) Ditemui bahawa blok di utara F5 adalah corak monoklinik dengan mogok NE dan NW mencelup, dengan kecenderungan 25 ° -35 °, dan blok di selatan F5 adalah corak monoklinik dengan mogok NW dan NE dip, dengan kecenderungan 30 ° -46 °.
(2) didapati bahawa kesalahan dengan penurunan lebih dari 3m dan lipatan yang dibangunkan dalam jahitan arang batu 32, 7, 82 dan 10. Sejumlah 179 kesalahan telah ditafsirkan. Berbanding dengan struktur sebelum penerokaan, 8 kesalahan telah diperbetulkan dan 171 kesalahan baru ditemui (Rajah 4).
(3) Trend perubahan ketebalan jahitan arang batu utama diramalkan oleh teknologi atribut yang digabungkan dengan teknologi penyongsangan.
Rajah 4: Perbandingan kesalahan F5 sebelum dan selepas penjelajahan
(Merah adalah selepas penjelajahan, biru sebelum penjelajahan)
5.FAQ
S1: Apakah langkah-langkah di lapangan yang boleh diambil untuk memastikan SNR pengambilalihan data pada musim musim bunga berangin?
A: (1) Meningkatkan tahap penutupan pemerolehan lapangan.
(2) Geophone medan dikebumikan dalam lubang.
(3) Memastikan kedudukan pengujaan dan pengujaan yang betul.
S2: Apakah teknologi yang digunakan untuk meramalkan ketebalan jahitan arang batu?
A: Melalui teknologi gabungan pelbagai atribut dan teknologi penyongsangan impedans gelombang, digabungkan dengan data lubang bor, ketebalan setiap jahitan arang batu di kawasan perlombongan diramalkan.
