1. Pengenalan
1.1 Pengenalan Projek
Dongyi Minefield, Wujianfang Coalfield, Liga Xilingol terletak di utara Dataran Tinggi Mongolia. Kebanyakan permukaannya telah diserahkan separuh, dan beberapa kawasan dilindungi oleh hutan (Rajah 1). Ketinggian permukaan bervariasi dari 962.26 m hingga 1035.42 m, medannya agak rata, dan terdapat bukit pasir dengan perbezaan ketinggian lebih daripada 30 m tempatan (Rajah 2).

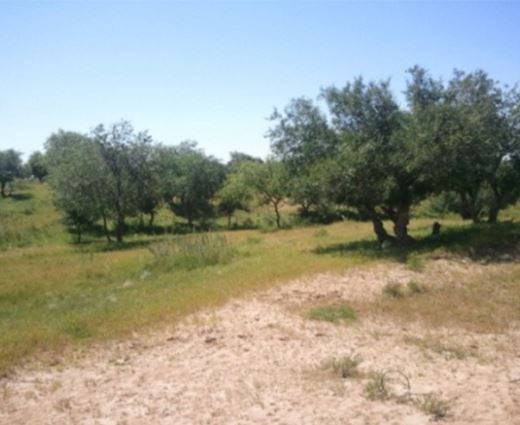

Rajah 1 Keadaan permukaan

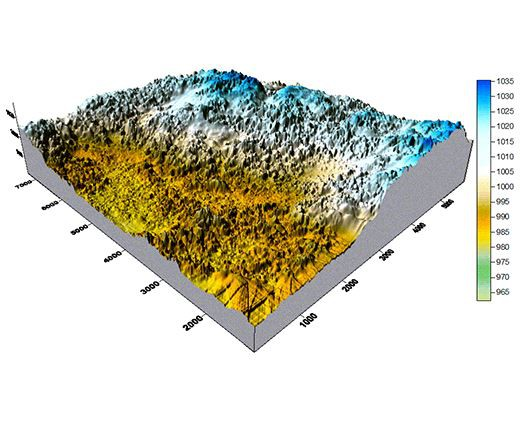

Rajah 2 gambarajah skematik ketinggian permukaan
Prospeksi dijalankan di medan lombong pada grid 500m × 500m, dan penggerudian mendedahkan enam kumpulan dan 10 lapisan arang batu, di antaranya Kumpulan 2 dan Kumpulan 3 telah bifurcated dan digabungkan. Seam arang batu 2-3 boleh diperolehi semula secara tempatan, dengan ketebalan bervariasi dari 1.1 m hingga 2.45 m; Seam arang batu 3-3 mempunyai ketebalan antara 1.5 m dan 17 m; Seam arang batu 4 mempunyai ketebalan antara 0.5m dan 9.5 m; Batu Batu 5 mempunyai ketebalan antara 0.5 m dan 8 m. Ketinggian lantai jahitan arang batu 2-3 berbeza dari 490 hingga 780 m; Seam arang batu 3-3 dari 430 hingga 920 m; jahitan arang batu 4, dari 420 hingga 880 m; dan jahitan arang batu 5 dari 400 hingga 870 m. Struktur dalam medan lombong adalah struktur monoklinik, dan berenang pada umumnya kurang dari 10 °. Lima kesalahan dibangunkan. Tiada pencerobohan batu magmatic ke strata galas arang batu ditemui.
Tugas geologi adalah untuk mengetahui sifat, kejadian dan peluasan kesalahan dengan penurunan ≥ 5m di kawasan penerokaan, mengetahui trend perubahan ketebalan jahitan minable utama, dan terangkan bifurasi, penggabungan dan pinch-out dari lipit minable utama sebanyak mungkin; Ketahui corak turun naik lantai dan pelbagai pengagihan jahitan arang batu utama, cari julat pencerobohan massa batu dan kawasan bebas arang batu.
1.2 Kesukaran Eksplorasi
(1) Keadaan geologi seismik cetek adalah miskin: kerana permukaan overburden di kawasan penerokaan kering dan longgar, penyerapan dan pelemahan gelombang yang berkesan, terutamanya maklumat frekuensi tinggi, adalah kuat, mengakibatkan pelemahan tenaga gelombang seismik.
(2) Kedalaman yang terkubur lapisan sasaran adalah cetek: disebabkan oleh kawasan besar kawasan penerokaan, kedalaman lapisan sasaran yang terkubur di kawasan itu berbeza-beza (100-500 m), dan sukar bagi sistem pemerhatian tunggal untuk mengimbangi kualiti data lapisan sasaran cetek, sederhana dan mendalam.
(3) Tugas geologi memerlukan ketepatan yang tinggi: sukar untuk mengenal pasti bifurasi dan penggabungan jahitan arang batu pada profil masa.
2. Penyelesaian Rawatan
Dalam reka bentuk sistem pemerhatian, kawasan penjelajahan dibahagikan dengan piawaian kedalaman yang terkubur kurang dari 200 m, kedalaman terkubur 200-400 m dan kedalaman terkubur lebih besar daripada 400 m, dan sistem pemerhatian yang berbeza direka untuk memastikan liputan yang berkesan. Dalam pengumpulan data, pengujaan dibuat dari kenderaan penggetar dan geofon 60Hz dikebumikan untuk menerima data untuk memastikan kesahihan data. Pemprosesan data memberi tumpuan kepada perbandingan kaedah pembetulan statik, parameter dekonvolusi dan kaedah pelemahan bunyi untuk memastikan nisbah isyarat, resolusi dan kesetiaan data. Dalam tafsiran data, penentukuran cakrawala gelombang yang dicerminkan dan tafsiran bifurasi, penggabungan dan trend variasi ketebalan jahitan arang batu (Rajah 3 dan Rajah 4) dengan menggunakan data rintangan gelombang adalah titik utama.

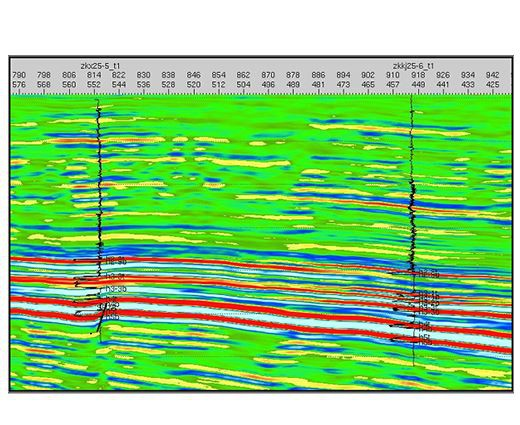

Rajah 3 Paparan perubahan ketebalan, bifurkasi dan penggabungan jahitan arang batu
Rajah 4 Prestasi penggerudian yang mengandungi arang batu dan penggerudian bebas arang batu pada profil masa
(Menurut data penggerudian, tidak ada arang batu di seluruh lubang ZKK29-1, dan terdapat tiga lapisan arang batu di ZKKJ29-4)
3. Keadaan kerja
Dalam penerokaan seismik 3D ini, benar -benar 38 swaths dan 220 talian tinjauan telah siap, dengan kawasan kerja 35.2872 km2 dan kawasan liputan penuh 28.9 km2. Terdapat 20,371 titik fizikal pengeluaran dan 223 ujian fizikal, dengan jumlah 20,594 mata fizikal. Rekod asal dinilai mengikut Kod untuk penerokaan seismik metana arang batu, dan semua rekod ujian telah layak. Terdapat 18,153 rekod gred A dalam rekod pengeluaran, yang mewakili kadar gred A 89.112%; 2,217 rekod gred B, mewakili kadar gred B sebanyak 10.883%; Oleh itu, kadar rekod yang berkelayakan adalah 99.995%.
4. Mencapai pencapaian
(1) Kejadian berlakunya dan corak turun naik lantai jahitan arang batu 3-3 dan 5 di kawasan penerokaan telah dikenalpasti.
(2) Di sempadan selatan penerokaan, terdapat kawasan bebas arang batu dengan kawasan sekitar 1.76 km2 dalam jahitan arang batu 3-3; kawasan bebas arang batu dengan kawasan kira-kira 3.06 km2 dalam jahitan arang batu 4; Kawasan bebas arang batu dengan kawasan kira-kira 3.16 km2 dalam jahitan arang batu 5.
(3) Sejumlah 107 kesalahan digabungkan, termasuk 5 kesalahan yang diperbetulkan dan 102 kesalahan baru berbanding dengan yang sebelum penerokaan seismik 3D.
(4) Trend variasi ketebalan jahitan arang batu 3-3, 4 dan 5 diramalkan.
(5) Kawasan bifurasi kumpulan arang batu3 ditakrifkan, meliputi kawasan kira -kira 5.6 km2.
(6) Tiada batu magmatic yang dicerobohi ke dalam lipit arang batu.
5. FAQ
S1: Bagaimana untuk memastikan kesan penerokaan lapisan sasaran dengan kedalaman yang dikebumikan apabila kedalaman lapisan sasaran yang dikebumikan sangat berbeza?
A: Sukar untuk sistem pemerhatian tunggal untuk mengimbangi kualiti data katil sasaran cetek, sederhana dan mendalam. Oleh itu, skim reka bentuk harus dioptimumkan mengikut ciri -ciri kawasan penerokaan dan tugas geologi. Sistem pemerhatian harus mengambil kira kualiti data katil sasaran cetek, sederhana dan mendalam. Memandangkan masa liputan seragam data yang dikumpulkan, secara amnya disyorkan untuk mengamalkan sistem pemerhatian yang berbeza berdasarkan kedalaman pengebumian yang berlainan katil sasaran.
S2: Bagaimana menggunakan data seismik untuk mentafsir trend perubahan ketebalan jahitan arang batu dan kawasan penggabungan Bifurcation jahitan arang batu?
A: Amplitud gelombang yang dicerminkan pada profil masa seismik dikaitkan dengan ketebalan lapisan sasaran. Secara amnya, lapisan sasaran yang lebih tebal, semakin besar amplitud gelombang yang dicerminkan, dan lebih nipis lapisan sasaran, semakin kecil amplitud gelombang yang dicerminkan. Oleh kerana batasan tahap pemprosesan data, tidak ada korespondensi satu sama satu yang jelas antara ketebalan dan nilai amplitud, tetapi kehilangan gelombang jahitan arang batu boleh digunakan untuk menentukur ketiadaan jahitan arang batu. Adalah sukar untuk mengenal pasti bifurasi jahitan arang batu dan penggabungan dengan berkesan dalam profil masa seismik, jadi profil impedans gelombang boleh digunakan untuk menentukan titik penggabungan dan bifurcating.
