1. Pengenalan
Kawasan penerokaan terletak di selatan Coalfield Jungar, dan ketinggian permukaan berbeza dari 1,115.4 m hingga 1,237.4 m (Rajah 1). Dua pertiga daripada kawasan permukaan dilindungi oleh loess tebal (pasir), dan ketebalan loess berbeza dari 15 m hingga 120 m; 20% kawasan dilindungi oleh Gangue, dan ketebalan gangue berbeza antara 3 m dan 100 m; Selebihnya adalah katil merah Neogene dan batuan dasar terdedah berhampiran Dagou.

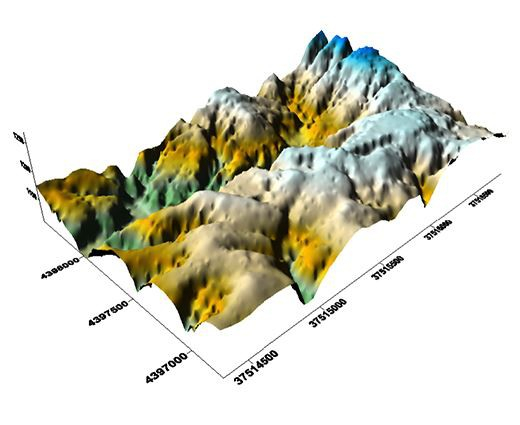

Rajah 1: Rajah stereoskopik opografi kawasan penerokaan
Terdapat 4 lipit arang batu yang boleh diminum di kawasan: ketebalan jahitan 4 berbeza dari 2.30m hingga 4.70m, dan ketinggian berbeza dari 720m hingga 900m; Ketebalan jahitan 6upper berbeza dari 10.05m hingga 15.77m, dan ketinggian berbeza dari 670m hingga 840m; Ketebalan jahitan 6 berbeza dari 1.90m hingga 6.24m, dan ketinggian berbeza dari 640m hingga 820m; Ketebalan jahitan 9 bervariasi dari 0.85m hingga 4.75m, dan ketinggian berbeza dari 620m hingga 760m. Antara muka atas batu kapur Ordovician adalah 18-25m dari jahitan 9. Menurut data asal, DIP umumnya kurang daripada 4 °, tidak ada kesalahan besar, dan keadaan kejadian batu kapur tidak diketahui.
Kesukaran penerokaan adalah seperti berikut: Pengujaan kawasan yang dilindungi gangue, superposisi dalam arah yang sama di bawah keadaan pengujaan yang berbeza, pencitraan isyarat refleksi yang lemah di antara muka atas batu kapur Ordovician, ramalan zon patah di antara muka atas batu kapur Ordovician.
2. Penyelesaian Rawatan
Sistem pemerhatian direka dengan jarak trek kecil, pelbagai besar, darjah penutup yang tinggi dan azimut yang luas, yang memberi manfaat untuk memastikan tahap strata sasaran yang berkesan dengan kedalaman yang dikebumikan, dan juga memberi manfaat kepada superposisi azimut dan analisis pelbagai atribut dalam pemprosesan dan tafsiran data kemudian.
Dalam pengambilalihan data, geofon digital digunakan untuk penerimaan untuk memastikan penerimaan isyarat refleksi yang lemah. Kawasan di mana ketebalan pengisian gangue kurang dari 15m dipilih dan digerudi oleh mesin penggerudian kerikil. Titik pukulan di kawasan lain telah dikompensasi oleh teknologi letupan pemulihan.
Semasa pemprosesan, teknologi penyongsangan tomografi gelombang gyration digunakan terutamanya untuk pembetulan statik (Rajah 2), pelemahan gelombang roll tanah dan lain-lain bunyi linear frekuensi rendah dalam domain silang, konsistensi wavelet dan pemprosesan konsistensi amplitud, teknologi interpolasi yang dirangka 5D.

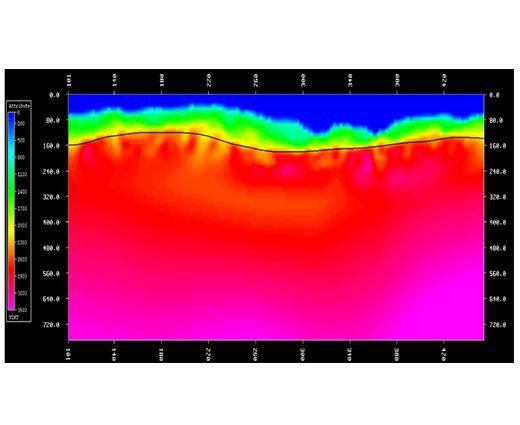

Rajah 2: Gambarajah skematik ketebalan zon halaju rendah yang dikira (garis hitam)
Dalam proses tafsiran data, tafsiran profil masa, analisis dan penyongsangan komprehensif pelbagai atribut digabungkan dan digunakan untuk mentafsirkan kesalahan, kawasan pembangunan patah di antara muka atas batu kapur Ordovician dan untuk meramalkan skop kejadian badan pasir di atas jahitan arang batu (Rajah 3 dan Rajah 4).

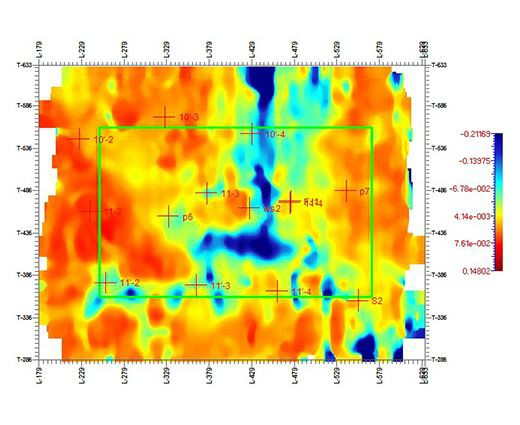

Rajah 3: Graf atribut yang komprehensif gelombang yang dicerminkan di antara muka atas batu kapur Ordovician (biru untuk kawasan pembangunan patah)

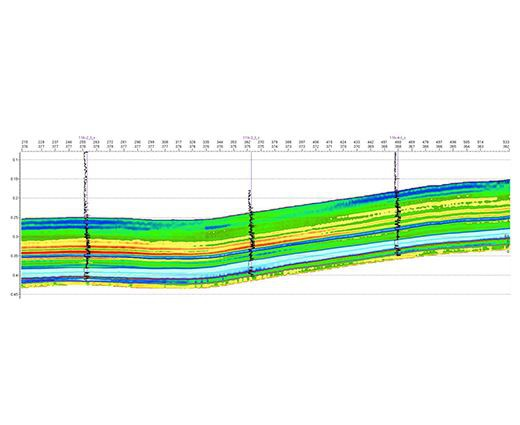

Rajah 4: Paparan batu pasir pada profil impedans gelombang (merah dan kuning mewakili batu pasir)
3. Situasi Pembinaan
Kawasan kerja adalah 4.206km2, dan kawasan dengan liputan 64 kali ialah 1.68km2. 27 titik tinjauan, 229 titik ujian fizikal dan 5,286 mata pengeluaran fizikal telah siap. Menurut standard umum penerokaan seismik dalam metana arang batu dan arang batu, rekod ujian semuanya layak. Terdapat 3,280 rekod gred A, dengan kadar gred A 62.05%dan 1,988 rekod gred B, dengan kadar gred B sebanyak 37.11%, oleh itu kadar yang berkelayakan 99.66%.
4. Mencapai pencapaian
Pencapaian geologi yang diperoleh melalui penerokaan ini adalah seperti berikut:
(1) corak undulasi lantai jahitan arang batu utama di kawasan penerokaan telah dijumpai;
(2) sejumlah 12 kesalahan dengan kejatuhan lebih dari 3 m di kawasan penerokaan ditafsirkan;
(3) Dua zon pembangunan patah di antara muka atas batu kapur Ordovician telah digambarkan;
(4) julat kejadian dan trend variasi ketebalan batu pasir sederhana di atas strata jahitan 4 telah diramalkan;
(5) Kawasan pembangunan patah yang diramalkan telah disahkan oleh data penggerudian hidrologi, dan kadar kebetulan antara pelbagai kejadian yang diramalkan dan trend variasi ketebalan batu pasir sederhana dan data penggerudian mencapai 88%.
5. FAQ
S1: Apabila jarak antara batu kapur Ordovician dan jahitan arang batu kecil, bagaimana untuk memastikan pencitraan tepat antara muka atas batu kapur?
A: (1) Apabila merancang sistem pemerhatian, adalah perlu untuk merekabentuk susunan penerimaan yang besar, dan panjang pengaturan umum tidak kurang dari 1.5 kali kedalaman yang terkubur antara muka atas batu kapur.
(2) Geofon digital digunakan untuk menerima isyarat seismik untuk memastikan penerimaan isyarat refleksi yang lemah di antara muka atas batu kapur Ordovician.
(3) Penghijrahan pra-stack anisotropik digunakan dalam pemprosesan data untuk memastikan kesan pengimejan gelombang yang dicerminkan di antara muka atas batu kapur Ordovician.
Q2: Secara umumnya, SNR yang rendah dan kekerapan data yang rendah berlaku dalam penerokaan seismik di Loess Tableland, dan geofon digital menerima semua isyarat. Adakah teknologi penerokaan seismik 3D berkepadatan tinggi semua digital dapat mengurangkan SNR dan resolusi data seismik?
A: (1) SNR data seismik berkaitan dengan kualiti data tembakan tunggal dan meliputi darjah. Secara umumnya, semakin tinggi ijazah penutup adalah, semakin tinggi SNR profil masa seismik adalah. Untuk isyarat yang diterima oleh geofon digital, teknologi pelemahan bunyi yang munasabah dapat memastikan SNR rekod tunggal-tembakan, dan ijazah penutup yang tinggi juga memberi manfaat kepada peningkatan SNR data seismik. Oleh itu, mengamalkan teknologi penerokaan seismik berkepadatan tinggi semua digital di Loess Tableland hanya akan meningkatkan SNR data seismik.
(2) Resolusi data seismik berkaitan dengan frekuensi utama dan frekuensi jalur data seismik. Secara umumnya, semakin tinggi kekerapan utama, semakin tinggi SNR data seismik. Pada masa yang sama, lebar jalur frekuensi data seismik yang lebih luas, semakin tinggi resolusi data seismik. Oleh kerana geofon digital menerima isyarat seismik dalam jalur frekuensi penuh, selagi langkah-langkah pemprosesan pemeliharaan amplitud dan frekuensi yang diterima pakai dalam proses pemprosesan, lebar jalur frekuensi data seismik akan lebih luas daripada geofon analog, mengamalkan teknologi penerapan seismik berkepadatan tinggi digital hanya akan meningkatkan resolusi seismik.
