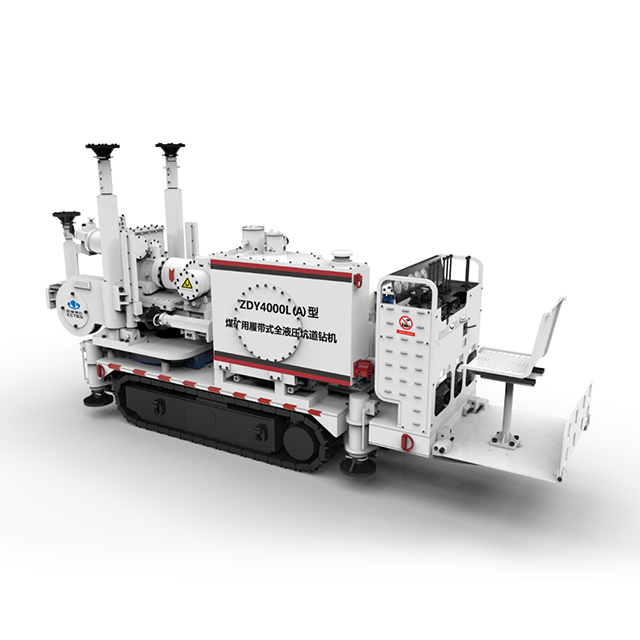

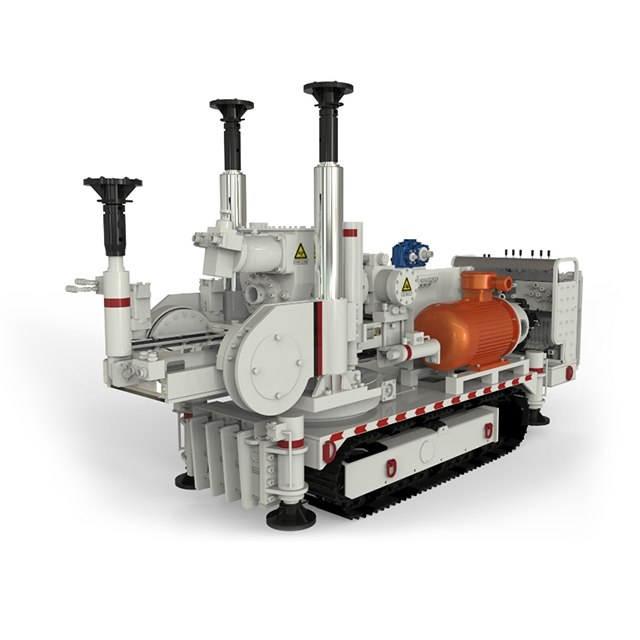

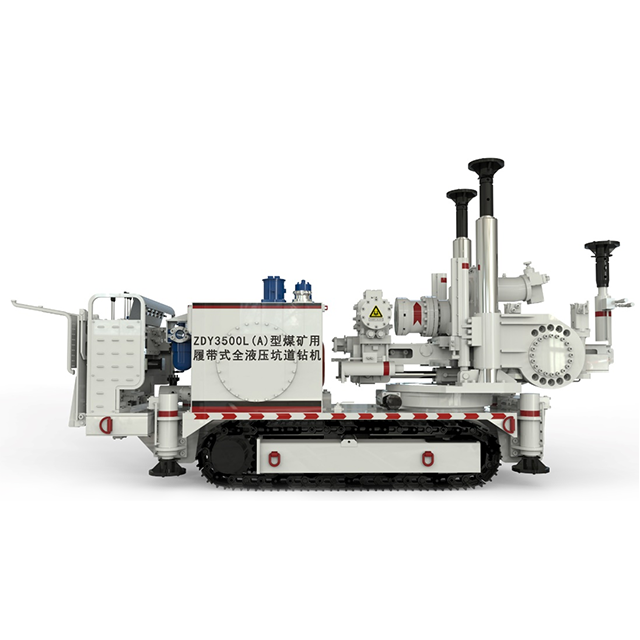

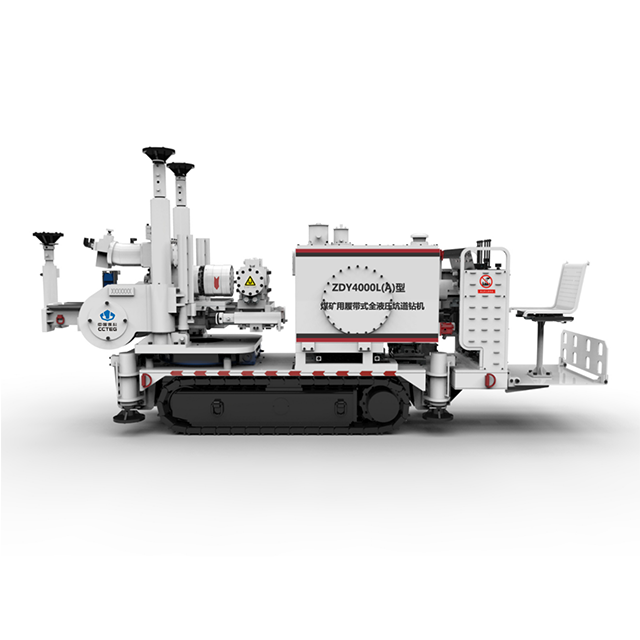

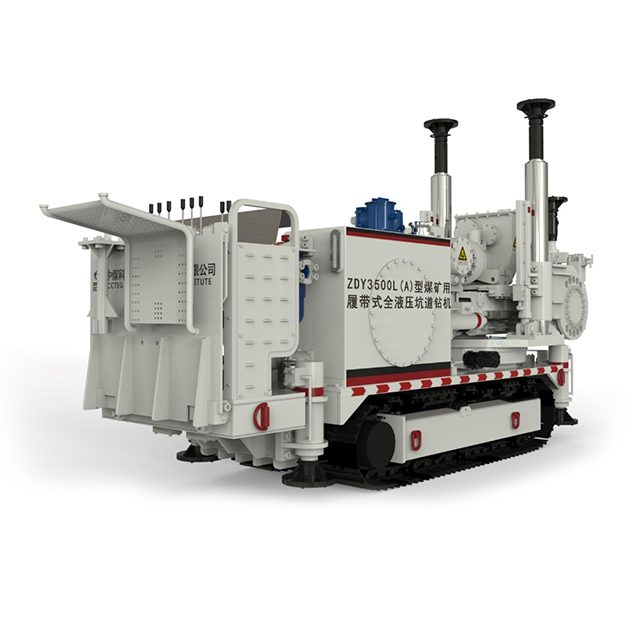

Zdy3500l (a) ／ zdy4000l (a) pelantar penggerudian crawler sempit

1. Pengenalan

Siri-siri sempit jenis crawler jenis penggerudian terowong hidraulik sepenuhnya untuk lombong arang batu adalah rig penggerudian crawler bersepadu yang dibangunkan khas untuk terowong sempit. Terdapat dua model secara keseluruhan: ZDY3500L (A) dan ZDY4000L (A). Lebar badan hanya 0.95m. Ia mengamalkan mekanisme luffing pelbagai, pelbagai darjah, dengan pelbagai pelarasan yang luas untuk kecenderungan, azimut, dan ketinggian pembukaan, dan tahap automasi yang tinggi; Lebar rig penggerudian adalah 950mm, yang sesuai untuk pembinaan terowong sempit. Ketinggian pembukaan minimum siri rig penggerudian adalah 1.25m, dan ia dapat pembinaan penggerudian melintang dapat memenuhi keperluan pengguna pengguna. Ia terutamanya sesuai untuk pembinaan lubang salib, lubang dua lapisan, atau lubang berbilang lapisan dalam terowong sempit dalam lombong arang batu, penggerudian saliran gas bersebelahan, dan lubang air penjelajahan.

2. Ciri -ciri teknikal

Rig penggerudian mengamalkan bentuk stabil atas dan bawah, dengan dua lajur atas atas dan empat outriggers stabil yang lebih rendah. Seluruh mesin mempunyai kestabilan yang baik. Panel kawalan mengamalkan injap kawalan bersepadu, yang sangat dipercayai, padat dalam struktur, dan tidak mempunyai sambungan hos dalaman, menjadikannya mudah untuk pembaikan dan penyelenggaraan kemudian. Peranti pemakanan mengamalkan rel struktur steel-on-steel yang tahan api dengan prestasi yang baik dan hayat perkhidmatan yang panjang; Pengapit besar-stroke mempunyai pembukaan yang besar dan berpusat yang baik. Batang tali pinggang atas pengapit boleh dibuka untuk memudahkan penurunan alat penggerudian; dan litar minyak hidraulik Modul gelongsor kepala anti-kuasa bersepadu menghalang kepala kuasa dari meluncur semasa pembinaan sudut besar dan meningkatkan keselamatan rig penggerudian semasa pembinaan sudut besar. Siri pelantar penggerudian adalah padat dalam penampilan dan fleksibel dalam pergerakan dan sangat sesuai untuk pembinaan penggerudian dalam terowong sempit.

3. Parameter Teknikal
