1. Pengenalan

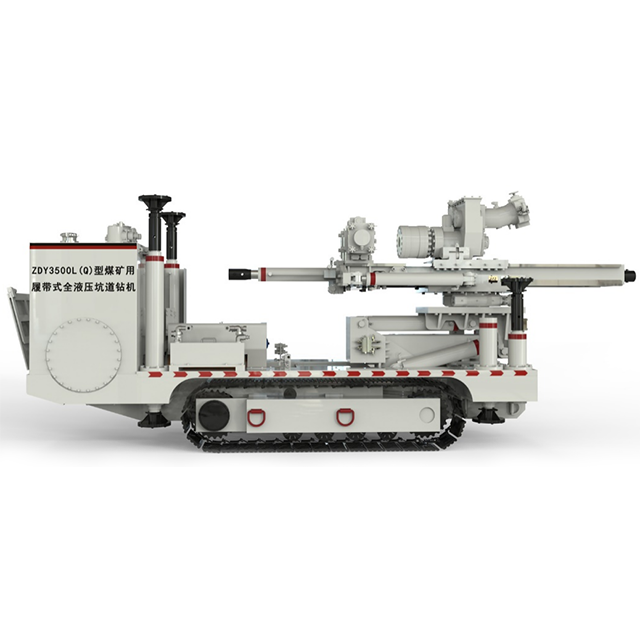

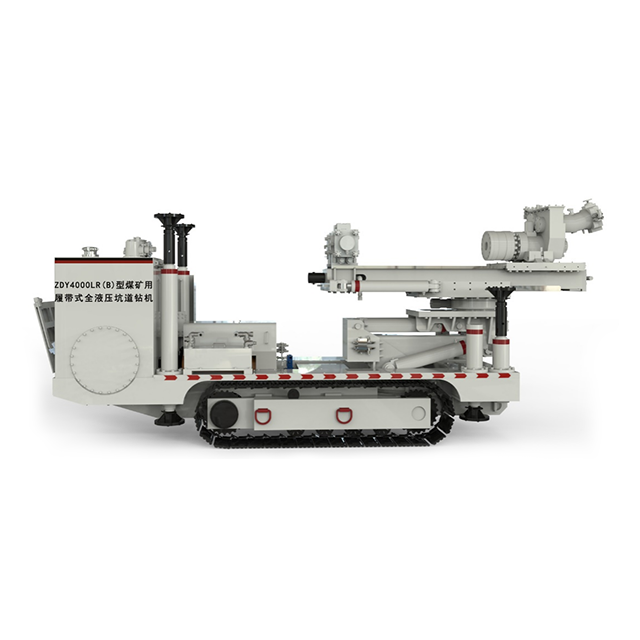

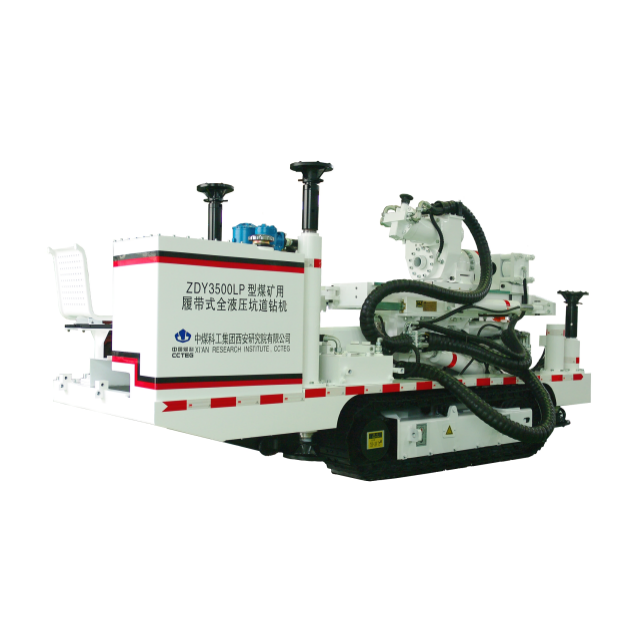

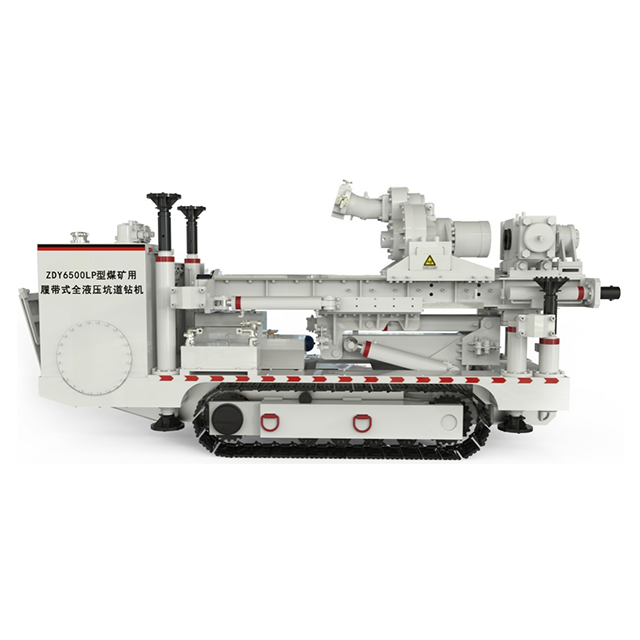

Terdapat empat model perwakilan rig penggerudian crawler siri multi-amplitud: ZDY3500LP, ZDY3500LQ, ZDY4000LR (B), dan ZDY 6500LP. Rig penggerudian siri amplitud berbilang variabel sesuai untuk pembinaan lubang saliran gas berbilang lapisan, lubang penembusan lapisan, lubang penerokaan air, dan lubang tujuan lain di jahitan arang batu di bawah tanah di lombong arang batu. Ia mempunyai julat pelarasan yang luas untuk sudut kecenderungan, sudut azimut, dan ketinggian pembukaan, dan tahap automasi yang tinggi; Pembinaan penggerudian salib boleh dijalankan; Modul slaid kepala anti-kuasa automatik terbina dalam untuk meningkatkan keselamatan pembinaan; Sistem hidraulik menggunakan bahagian hidraulik yang diimport dan kawalan injap kartrij dan kebolehpercayaan yang tinggi. Reka bentuk modular dapat memenuhi keperluan pengguna pengguna, di antaranya ZDY3500LQ dan ZDY4000LR (b) rig penggerudian boleh menjalankan pembinaan seksyen penuh.
2. Ciri -ciri teknikal
Rig penggerudian crawler siri multi-amplitud adalah sendiri, menjadikannya mudah untuk menggerakkan lubang dan menukar kedudukan; Konsol dan tempat duduk utama terletak di belakang rig, jauh dari lubang, meningkatkan keselamatan pembinaan penggerudian; Sistem pelarasan sudut penggerudian mengamalkan mekanisme luffing berbilang darjah boleh menyesuaikan diri dengan keperluan penggerudian pelbagai sudut kecenderungan dan sudut azimut. ZDY3500LQ, ZDY4000LR (B), dan ZDY6500LP boleh menambah dan memunggah paip gerudi dengan panjang 1m dari tengah peranti makan sangat meningkatkan kecekapan pengeluaran; Peranti pemakanan boleh meluncur ke hadapan dan ke belakang melalui silinder translasi untuk melakukan pembinaan penggerudian di seluruh tali pinggang (ke arah tali pinggang, tali pinggang belakang); Bersepadu ke dalam sistem hidraulik Modul gelongsor kepala anti-kuasa dipasang untuk mengelakkan kepala kuasa dari meluncur semasa pembinaan sudut besar; Peranti perlindungan misoperasi berjalan ditambah untuk memastikan keadaan peralatan yang stabil semasa proses pembinaan; Sistem hidraulik mengamalkan kuasa berterusan dan teknologi pembolehubah tekanan berterusan, yang dapat mengurangkan penggunaan tenaga dan pengurangan haba sistem.
3. Parameter Teknikal
Model | ZDY3500LP | ZDY3500LQ | Zdy400lr (b) | ZDY6500LP |
NM Tork Rated | 3500-850 | 3500-850 | 4000-1050 | 6500-1750 |
Rated Speed R/Min | 60-200 | 60-200 | 70-240 | 60-200 |
Sudut kecenderungan gelendong ° | -90-90 | |||
Azimut ° | -90-90 | |||
Pembukaan ketinggian mm | 1450-2550 | 1635-2735 | 1635-2675 | 1635-2735 |
Daya suapan maksimum/pull-out force kN | 70/102 | 83/121 | 90/90 | 125/190 |
Feeding/pull-out stroke mm | 600 | 950 | 1150 | 1300/1800 |
Kedalaman penggerudian rujukan m | 350 | 500 | ||
Pemadanan diameter paip gerudi mm | φ63.5/φ73 | φ73/φ89 | ||
Motor Power KW | 45 | 45 | 55 | 90 |
Voltan motor v | 380/660 atau 660/1140 | |||
Kelajuan berjalan maksimum km/j | 2.0 | |||
Keupayaan pendakian maksimum ° | 15 | |||
Jisim mesin keseluruhan kg | 6700 | 8100 | ||
Keseluruhan dimensi rig penggerudian di negeri pengangkutan mm | 3850 × 1250 × 1830 | 3950 × 1250 × 2090 | 4350 × 1250 × 2150 | 4450 × 1250 × 2100 |
