1. Pengenalan
Siri pelantar penggerudian ini adalah lubang integral, kedudukan rendah, tayar tinggi, rig penggerudian kawalan jauh-jenis crawler yang dapat mencapai operasi kawalan jarak jauh jarak jauh. Ia sesuai untuk penggerudian lubang rendah di sepanjang tempat tidur dan penggerudian keratan penuh melalui tempat tidur, pengangkutan, dan pelarasan. Sudut mengambil sedikit ruang. Ia boleh digunakan untuk pembinaan saliran gas lombong arang batu, terutamanya dalam pembinaan lubang dua lapisan atau lubang berbilang lapisan dalam lipit arang batu nipis, pembinaan pembinaan penggerudian saliran gas di lapisan bersebelahan, dan pembinaan lubang melalui lapisan. Ia mempunyai kelebihan yang luar biasa.
2. Ciri -ciri teknikal
1. Operasi kawalan jauh tanpa wayar, garis pembinaan yang tidak terhalang, keselamatan pembinaan yang tinggi.
2. Peranti luffing lipat baru mempunyai ciri -ciri pengangkutan mendatar dan penggerudian menegak dan mempunyai kebolehgunaan yang luas dalam terowong rendah.
3. Dilengkapi dengan peranti mengunci brek hidraulik dan peranti penstabilan lajur, rig penggerudian mempunyai kestabilan pembinaan yang kuat.
4. Sistem kawalan elektro-hidraulik mempunyai integrasi yang tinggi, kebolehpercayaan sistem yang tinggi, dan kebolehkerjaan.
3. Parameter Teknikal
Model | ZDY6500LQK | ZDY4500LQ |
NM Tork Rated | 6500-1750 | 4500-1150 |
Rated Speed R/Min | 60-200 | 55-210 |
Sudut kecenderungan gelendong ° | -180-180 | |
Pembukaan ketinggian mm | 730-1630 | 640-1340 |
Daya suapan maksimum/pull-out force kN | 130/210 | 70/102 |
Feeding/pull-out stroke mm | 900/600 | 600/950 |
Kedalaman penggerudian rujukan m | 500 | 350 |
Pemadanan diameter paip gerudi mm | Φ73/φ89 | Φ63.5/φ73 |
Motor Power KW | 90 | 55 |
Tahap voltan motor v | 380/660 atau 660/1140 | 660/1140 atau 380/660 |
Kelajuan berjalan maksimum km/j | 2 | 0.9 |
Keupayaan pendakian maksimum ° | 15 | 15 |
Jisim mesin keseluruhan kg | 11000 | 8570 |
Keseluruhan dimensi rig penggerudian di negeri pengangkutan mm | 4610 × 1100 × 2030 | 4000 × 1100 × 1670 |

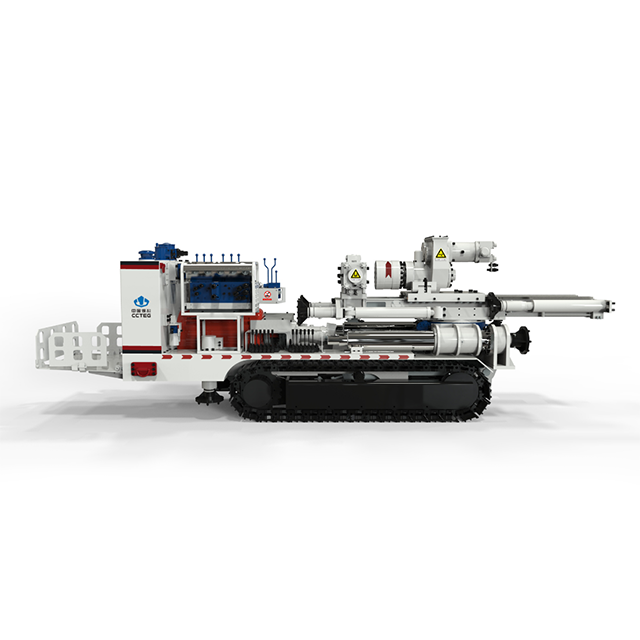

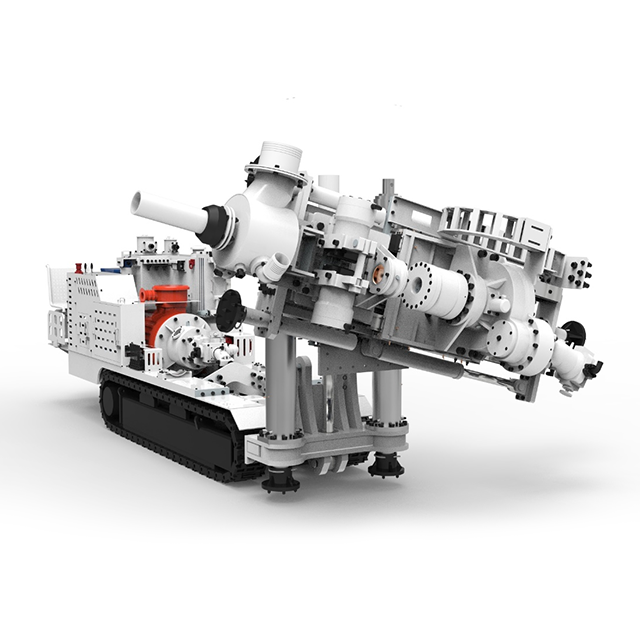

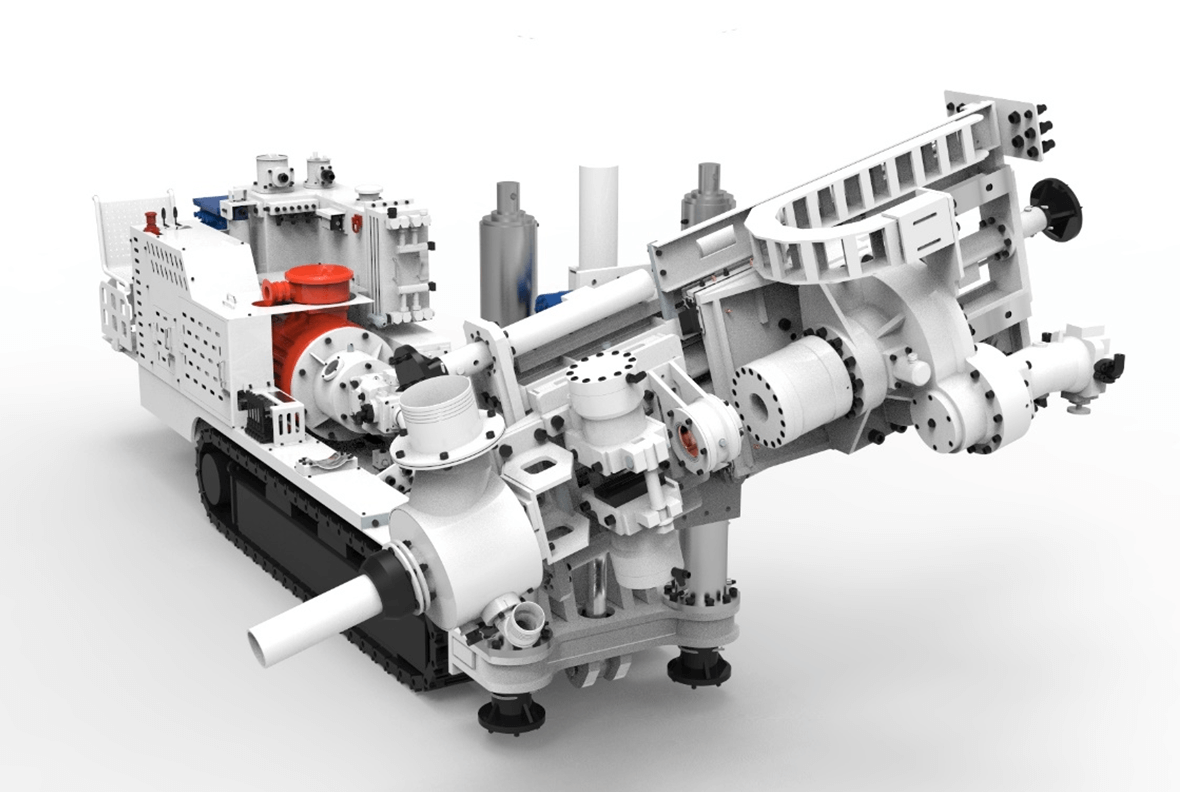

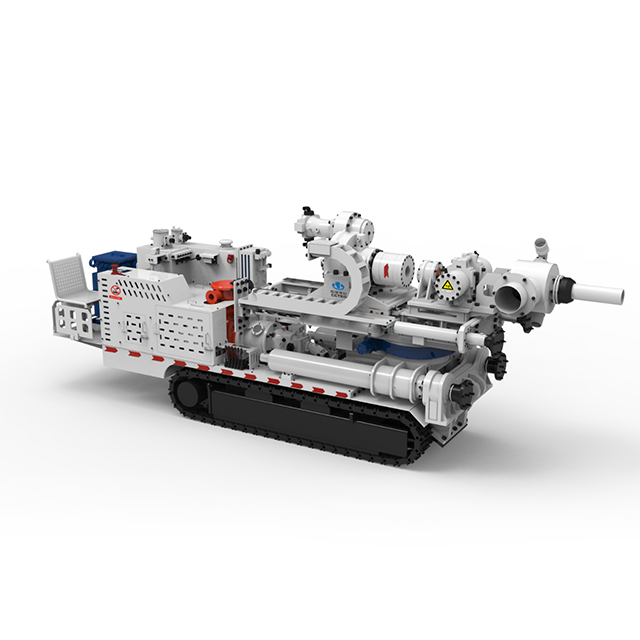

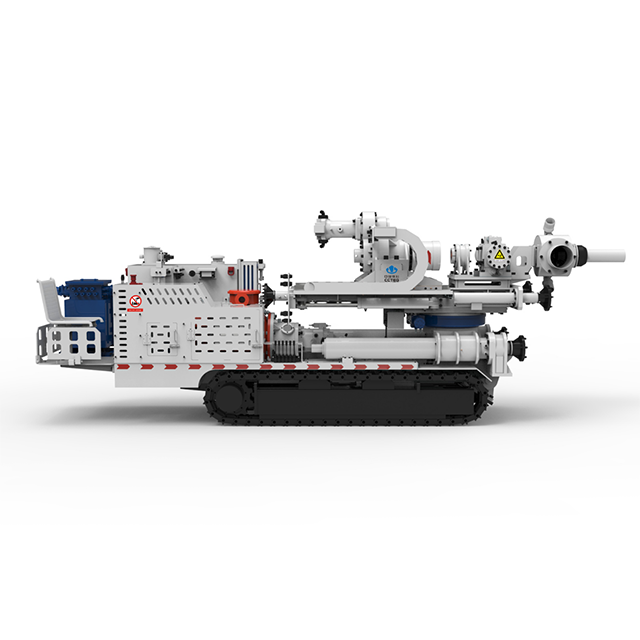

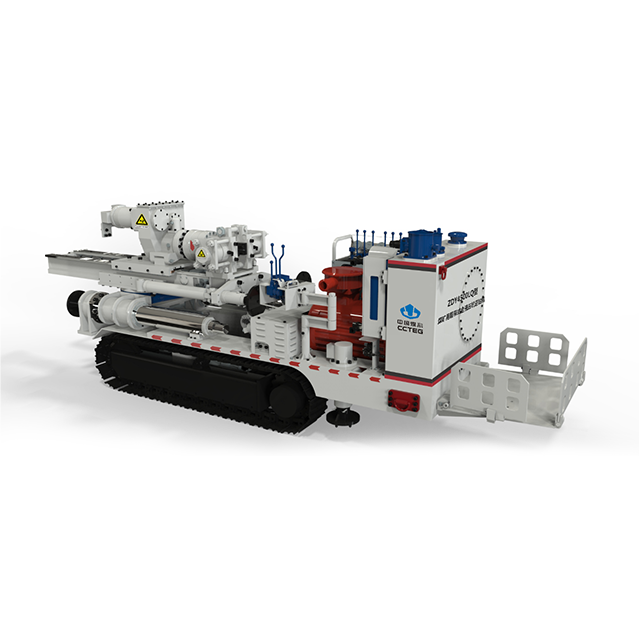

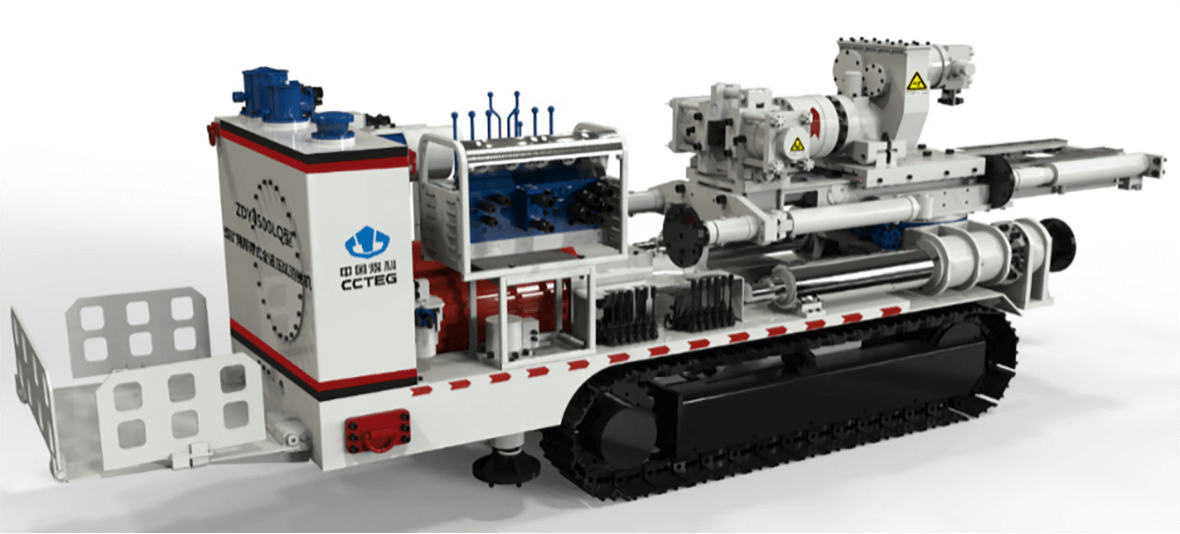

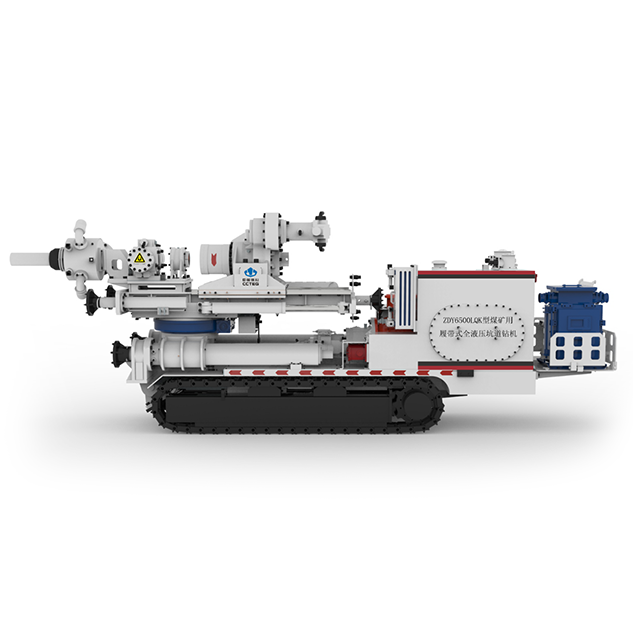

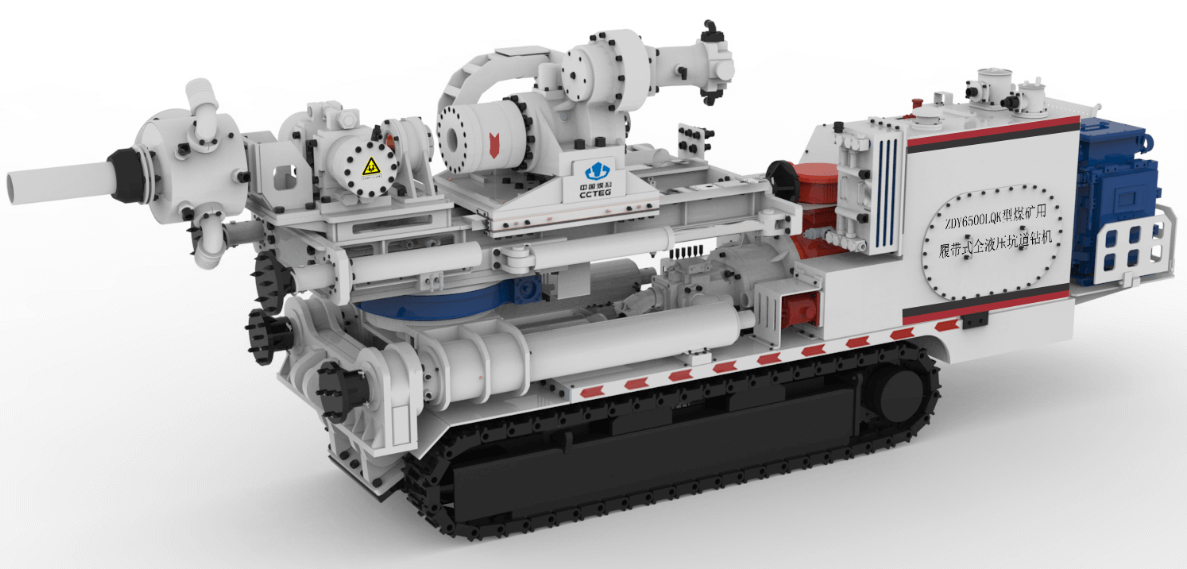

4. Gambar Rig Drilling
