1. Pengenalan

Kawasan penerokaan terletak di bahagian selatan lombong Longgu. Ia adalah dataran aluvial-proluvial Sungai Kuning, dengan medan rata, kampung-kampung dan sungai yang padat diedarkan dan rangkaian parit buatan. Ketebalan strata galas arang batu agak stabil, dengan selang stabil antara strata penanda utama, ciri-ciri kombinasi lithologic dan lithofacies yang jelas, perbezaan harta fizikal yang jelas, struktur mudah, sudut berenang lembut dan kedalaman pengebumian yang mendalam dari jahitan arang batu utama (700-1,100m). Kesukaran teknikal dalam penerokaan adalah seperti berikut:

(1) Cenozoik agak tebal (610-720m). Kesan penyerapan dan pelemahannya terhadap komponen frekuensi tinggi gelombang seismik adalah kuat, yang dapat mengurangkan ketepatan resolusi dan tafsiran hasil seismik.

(2) Permukaan adalah kompleks, kedalaman pengebumian jahitan arang batu utama adalah besar, dan tugas geologi memerlukan ketepatan yang tinggi. Ia dikehendaki mentafsirkan kesalahan dengan kejatuhan lebih dari 5m, lajur runtuh dengan diameter pesawat lebih dari 20m dan anomali geologi lain.

2. Penyelesaian Rawatan

(1) Untuk Cenozoik tebal, penyelesaian rawatan adalah seperti berikut:

① Pengumpulan data. Di atas premis memastikan tenaga yang mencukupi, jumlah caj yang kecil digunakan untuk pengujaan untuk memastikan wavelet yang diperolehi mempunyai frekuensi tinggi dan jalur frekuensi yang luas. Rakaman instrumen mengamalkan penerimaan jalur lebar, dan komponen frekuensi tinggi dalam isyarat seismik dikekalkan sehingga maksimum.

② Pemprosesan Data. Dalam pemprosesan data, ujian modul dan parameter pembetulan statik, deconvolution dan analisis halaju diperkuat untuk memperbaiki resolusi, memperluaskan jalur frekuensi dan menindas sepenuhnya gelombang pelbagai.

(2) Untuk permukaan yang kompleks, kedalaman jahitan arang batu yang dikebumikan besar dan ketepatan tugas geologi yang tinggi, penyelesaiannya adalah seperti berikut:

① Pengumpulan data. Mengoptimumkan sistem pemerhatian dan meningkatkan masa liputan hingga 30 kali; Reka bentuk sistem pemerhatian khas untuk halangan besar, memantau kualiti dalam masa nyata semasa pembinaan, dan merealisasikan pembinaan yang cekap di halangan dan pengambilalihan data gempa bumi yang baik.

② Pemprosesan Data. Berhati -hati menentukan sistem pemerhatian, dapatkan pembetulan statik dan dekonvolusi dilakukan dengan betul, dan pastikan jalur lebar dan frekuensi tinggi gelombang yang dicerminkan dalam lapisan sasaran. Gunakan teknologi EQDMO dalam proses superposisi. Gunakan modul pengimbangan tenaga dan tenaga dengan berhati -hati untuk memastikan kesahihan data.

③ Interpretasi data. Menggabungkan jumlah data dan jumlah data migrasi yang ditumpukan, ikuti kaedah kombinasi mesin manusia, profil masa dan kepingan mendatar, jumlah varians dan kombinasi atribut seismik. Ciri -ciri lajur keruntuhan dalam profil masa adalah: paksi yang sama gelombang refleksi standard jahitan arang batu tiba -tiba terganggu dan hilang, lemah, diputar, cacat, bifurcated dan digabungkan, fasa diubah dengan gelombang yang tidak normal (gelombang diffracted dan gelombang sampingan, dan lain -lain). Lajur keruntuhan menunjukkan anomali anulus biasa pada kepingan mendatar dan kepingan tempat tidur. Atribut seismik adalah satu lagi kaedah utama untuk mengenal pasti lajur yang runtuh. Atribut tunggal dapat menjelaskan kewujudan pelbagai penyelesaian anomali struktur, dan atribut komprehensif mempunyai kesan pengenalan struktur yang lebih jelas. Ciri -ciri lajur keruntuhan pada peta atribut seismik adalah terutamanya anomali geologi anulus (Rajah 1).

imej imej

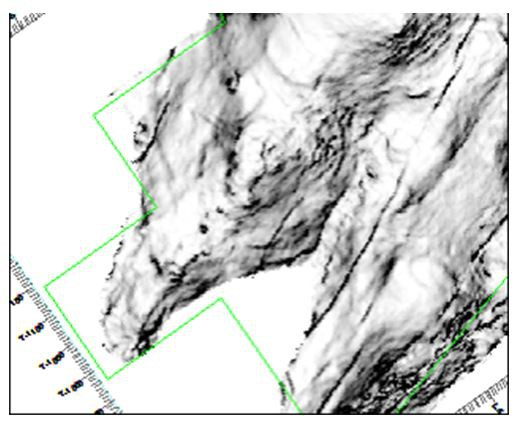

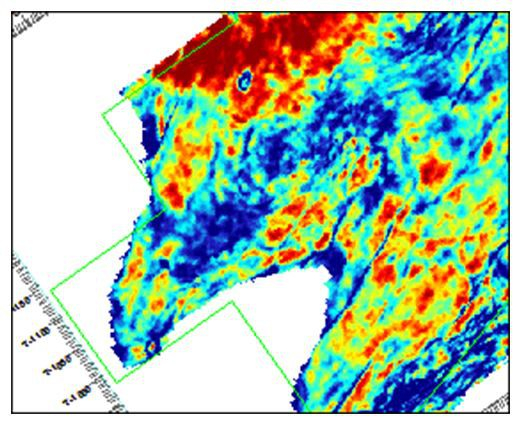

Rajah 1 Refleksi lajur keruntuhan pada atribut amplitud (kiri) dan atribut badan yang koheren (kanan)

3. Situasi Pembinaan

Dalam pembinaan ini, sistem pemerhatian 10L × 10S × 96T × 5R × 30 kali (Rajah 2) diterima pakai, dengan jumlah 26 swaths dan 135 talian tinjauan. Terdapat 10 garisan tinjauan dalam setiap bundle, dengan jarak garis 40m dan jarak penerima 20m. CDP bin adalah 10m × 10m, dan bilangan liputan penuh adalah 30 kali. Kawasan pembinaan adalah 23.85km2, kawasan liputan penuh adalah 12km2, dan terdapat 5,309 mata fizikal, termasuk 5,266 titik fizikal pengeluaran dan 43 titik fizikal.

imej

Rajah 2 Gambarajah skematik sistem pemerhatian sebanyak 10 tembakan pada 10 baris

4. Mencapai pencapaian

(1) Corak kejadian, singkapan tersembunyi dan sempadan jahitan arang batu 3 (3upper) dan 3Lower di kawasan penerokaan, dan kedudukan pesawat dari bifurasi dan penggabungan garis jahitan arang batu 3 telah dikenalpasti.

(2) Kesalahan dalam jahitan arang batu utama dan Cenozoic dijelaskan secara terperinci.

(3) Corak turun naik sempadan bawah Neogene dan perubahan ketebalan strata Cenozoik di kawasan penerokaan dikenalpasti.

(4) Trend perubahan ketebalan jahitan arang batu di kawasan penerokaan 3 (3upper) dan 3Lower diramalkan.

(5) turun naik lantai jahitan arang batu 16upper dikawal dan dijelaskan.

(6) Anomali geologi lain di kawasan itu dijelaskan. Lajur keruntuhan yang disyaki (Rajah 3 dan Rajah 4) didapati di kawasan penerokaan, dan bentuk pesawatnya adalah bujur dengan paksi panjang berhampiran arah SN, dan kawasan satah jahitan arang batu adalah 6,140m2. Lajur keruntuhan yang disyaki telah digerudi dan berjaya disahkan oleh majikan.

imej imej

Rajah 3 Refleksi lajur keruntuhan yang disyaki pada profil masa (kiri) dan atribut kepingan badan varians (kanan)

imej

Rajah 4 Refleksi lajur keruntuhan yang disyaki pada koheren-instan amplitud-drop nilai atribut gabungan

5. FAQ

S: Apakah asas untuk mengenal pasti dan menilai lajur keruntuhan dalam tafsiran data seismik?

A: Seperti pada profil masa, paksi gelombang refleksi standard jahitan arang batu tiba -tiba terganggu dan hilang, lemah, terdistorsi, cacat, bifurcated dan digabungkan, fasa diubah dengan gelombang yang tidak normal (gelombang diffracted dan gelombang sampingan, dan lain -lain). Seperti pada kepingan mendatar, kepingan tempat tidur dan peta atribut, akan ada anomali anulus biasa.
