Eksplorasi Seismik 3D untuk Corak Perubahan Lantai
Eksplorasi Seismik 3D untuk Corak Perubahan Lantai Eksplorasi Seismik 3D untuk Corak Perubahan Lantai
Eksplorasi Seismik 3D untuk Corak Perubahan Lantai Eksplorasi Seismik 3D untuk Corak Perubahan Lantai
Eksplorasi Seismik 3D untuk Corak Perubahan Lantai Eksplorasi Seismik 3D untuk Corak Perubahan Lantai
Eksplorasi Seismik 3D untuk Corak Perubahan Lantai Eksplorasi Seismik 3D untuk Corak Perubahan Lantai
Eksplorasi Seismik 3D untuk Corak Perubahan Lantai Eksplorasi Seismik 3D untuk Corak Perubahan Lantai

loading

Eksplorasi Seismik 3D untuk Corak Perubahan Lantai

Kongsi kepada:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
kakao sharing button
snapchat sharing button
sharethis sharing button
Stratum atas kawasan penerokaan mengalami penyusutan dan dipotong dan rosak oleh lembah dendritik, dengan gullies menegak dan mendatar dan kawasan kompleks (Rajah 1).
Batasan penerokaan ini dekat dengan goaf arang batu 3-1,
Kuantiti:

1. Pengenalan

Stratum atas kawasan penerokaan mengalami penyusutan dan dipotong dan rosak oleh lembah dendritik, dengan gullies menegak dan mendatar dan kawasan kompleks (Rajah 1). Batasan penerokaan ini adalah dekat dengan goaf arang batu 3-1, dan keretakan penenggelaman permukaan berhampiran goaf adalah jelas, dan permukaan geologi seismik dan cetek adalah kompleks; Sudut strata adalah kecil, kira -kira 1 °, dan terdapat banyak lapisan jahitan arang batu dengan jarak kecil. Jahitan arang batu atas mempunyai kesan perisai tenaga yang kuat pada jahitan arang batu yang lebih rendah, dan kedalaman jahitan arang batu yang terkubur adalah cetek (kedalaman yang dikebumikan 3-1 jahitan arang batu adalah 83.18-191.45 m), jadi sukar untuk menggunakan sistem pemerhatian. Strata galas arang batu dihubungkan dengan batu pasir, batu lapis dan jahitan arang batu. Kerana perbezaan kecil impedans gelombang antara pasir dan batu lapis, intensiti refleksi batu lapis berpasir lemah. Terdapat banyak halangan di kawasan itu (kampung -kampung imigran dan tapak pengebumian), mengakibatkan liputan data yang tidak sekata di beberapa kawasan, yang mempunyai kesan tertentu terhadap kualiti data.

imej

Rajah 1 peta topografi kawasan penerokaan

2. Penyelesaian Rawatan Bahaya Air Tambang

(1) Kedalaman yang terkubur dari jahitan arang batu pertama sangat cetek di dalam negara, dan reka bentuk sistem pemerhatian mengikuti prinsip -prinsip jarak garis kecil, jarak trek kecil dan masa liputan yang tinggi, dan intensifkan titik pukulan tempatan, memastikan masa liputan yang berkesan.

(2) Pastikan titik pengujaan tidak memasuki goaf, dan titik penerima hendaklah mengelakkan goaf apabila mungkin untuk mengurangkan pengaruh goaf pada data seismik. Ini dicapai dengan pengiraan simulasi.

(3) Untuk halangan besar di permukaan, sistem pemerhatian khas direka untuk mensimulasikan skim penentuan masa liputan untuk memastikan maklumat refleksi yang berkesan dari lapisan di bawah halangan.

(4) Kesukaran dalam pemprosesan di kawasan ini adalah terutamanya pembetulan statik yang disebabkan oleh medan kompleks. Ini diselesaikan dengan terlebih dahulu melengkapkan pembetulan statik medan menggunakan kaedah pembiasan, kedua, dengan penggunaan teknologi pembetulan statik konsistensi permukaan kekerapan, dan ketiga dengan menggunakan data refleksi frekuensi tinggi secara beransur-ansur meningkatkan ketepatan pembetulan statik sisa. Oleh kerana kedalaman terkubur lapisan sasaran, keratan hendaklah dijalankan dalam kuantiti yang kurang tetapi dalam masa yang lebih lama. Eksperimen berulang diperlukan untuk mengekalkan lapisan sasaran sebanyak mungkin dan meningkatkan kekerapan lapisan sasaran cetek sebanyak mungkin. Pada masa yang sama, NMO digunakan untuk memotong dan mengekalkan jalan dengan laluan berhampiran dan frekuensi yang lebih tinggi sebanyak mungkin, dengan itu meletakkan asas yang baik untuk pengimbasan kelajuan yang kemudian.

(5) Mengendalikan penafsiran dan penafsiran GOAF, mengikuti idea dan proses menggabungkan stesen kerja dengan tafsiran manual, profil masa, slice mendatar dan tafsiran slice tempat tidur (Rajah 2 hingga 4).

(6) untuk masalah jahitan bumbung batu pasir ramalan badan, pertama, pastikan maklumat frekuensi rendah dalam pengambilalihan data seismik; Dalam proses rawatan, menjalankan rawatan pemeliharaan amplitud untuk memastikan hubungan amplitud relatif batu pasir dan strata mudstone; Mewujudkan model petrophysical batu pasir dan pembentukan batu lapis, dan meramalkan ketebalan badan pasir dalam bumbung arang batu 3-1 menggunakan kaedah penyongsangan atribut pasca stack (Rajah 5).

imej

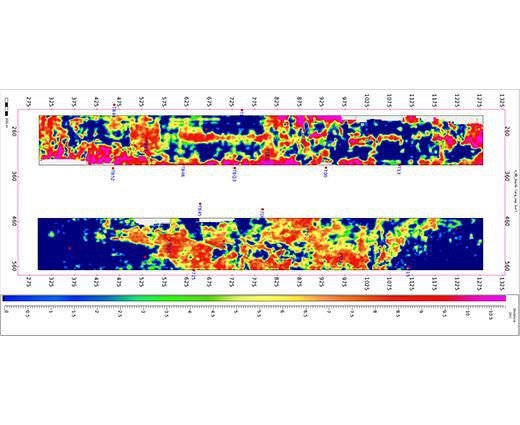

Rajah 2 Refleksi Kesalahan pada Profil Masa Seismik dan Atribut Slice

imej

imej

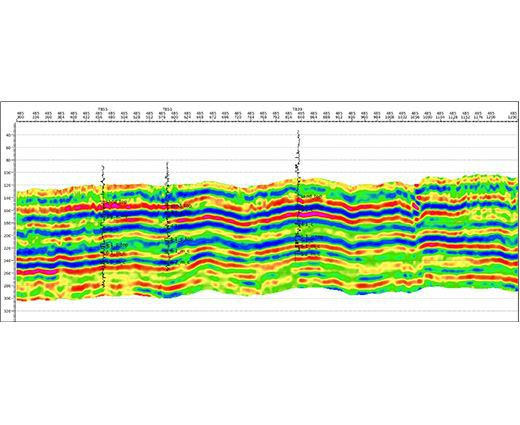

Rajah 3 Refleksi tajuk jahitan arang batu 3-1 dan goaf pada masa profil

imej

Rajah 4 Refleksi jahitan arang batu 3-1 menuju ke profil atribut

imej

Rajah 5 profil penyongsangan gelombang gelombang

3. Situasi Pembinaan

Sejumlah 8 swaths seismik 3D, 80 talian tinjauan, 4,437 titik fizikal pengeluaran dan 100 titik fizikal ujian telah siap di seluruh rantau, dengan kawasan kawalan 5.547 km2 dan kawasan pembinaan 9.157 km2. Menurut penarafan kod untuk penjelajahan seismik arang batu (DZ/T0300-2017), terdapat 2,534 rekod produk gred A, yang mewakili kadar gred A sebanyak 57.11%; 1829 rekod produk gred B, yang mewakili kadar gred B sebanyak 41.22%; 74 rekod sisa, mewakili kadar penolakan sebanyak 1.67%. Semua rekod ujian layak.

4. Mencapai pencapaian

Corak turun naik lantai jahitan arang batu utama di kawasan penerokaan dikenalpasti (Rajah 6). Kesalahan dengan jahitan arang batu lebih besar daripada 3 m dalam jahitan arang batu utama dikenalpasti. Trend perubahan ketebalan jahitan arang batu utama diramalkan (Rajah 7). Pengagihan litologi bumbung dan trend variasi ketebalan badan pasir dalam jahitan arang batu 3-1 diramalkan (Rajah 8).

imej

imej

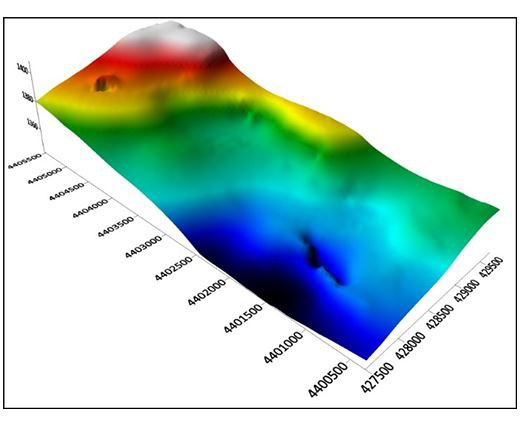

Rajah 6 3-1 Corak turun naik lantai jahitan arang batu

imej

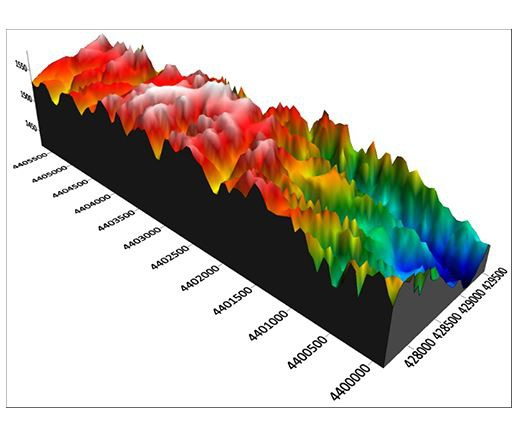

Rajah 7 3-1 Pelan ramalan ketebalan jahitan arang batu

imej

Rajah 8 Pengagihan satah trend ketebalan batu pasir di bumbung jahitan arang batu 3-1 (merah dan kuning adalah badan pasir)


5. FAQ

S1: Bagaimana untuk mengatur sistem pemerhatian memandangkan kedalaman terkubur cetek jahitan arang batu pertama di kawasan ini?

A: Oleh kerana rupa bumi, kedalaman jahitan arang batu pertama sangat cetek di dalam negara, dan reka bentuk sistem pemerhatian mengikuti prinsip -prinsip jarak garis kecil, jarak trek kecil dan masa liputan yang tinggi, dan intensifkan titik pukulan tempatan, memastikan masa liputan yang berkesan.

S2: Bagaimana untuk meningkatkan ketepatan pembetulan statik memandangkan kawasan di kawasan ini adalah kompleks, dan masalah pembetulan statik menonjol?

A: Pertama, dengan tepat mengambil gelombang rehat pertama dan gunakan kaedah pembetulan statik pembiasan untuk menyelesaikan pembetulan statik medan; Kedua, gunakan teknologi pembetulan statik yang konsisten divisyen kekerapan untuk mengira pembetulan statik sisa data dalam bidang ini. Maksudnya, gunakan gelombang refleksi frekuensi tengah dan rendah untuk mengira pembetulan statik sisa yang lebih besar, dan kemudian gunakan data refleksi frekuensi tinggi untuk secara beransur -ansur meningkatkan ketepatan pembetulan statik sisa.

S3: Bagaimana untuk memastikan masa liputan lapisan sasaran untuk halangan besar di permukaan memandangkan kedalaman terkubur dangkal lapisan sasaran di kawasan ini?

A: Di kawasan penghalang seperti kampung, kubur dan ladang -ladang yang bersebelahan di kawasan penerokaan, garis seismik dan titik pukulan tidak dapat diatur secara normal. Untuk memastikan masa liputan seragam asas, sistem pemerhatian khas diperlukan untuk mengumpul data di kawasan ini. Bagi kampung-kampung besar, kubur-kubur yang bersebelahan dan halangan lain, cuba menembak dengan sedikit bahan peledak di ruang terbuka di kawasan halangan, meminimumkan jalan kosong di mana geophone boleh diletakkan, mengukur kedudukan geophone fizikal, dengan tepat meningkatkan tatasusunan penerimaan, pastikan maklumat saluran yang jauh, dan mengurangkan gangguan gelombang permukaan di kawasan loess.
