Saliran fraktur hidraulik yang dipertingkatkan di lombong Xinjing, bandar Yangquan
Pengenalan
Lombong arang batu Xinjing terletak di bandar Yangquan, wilayah Shanxi, dengan pelepasan gas 330m 3/min dan lebih daripada 150 arang batu dan gas. Jahitan arang batu adalah No. 3 jahitan arang batu pembentukan Shanxi Lower Permian, dengan kedalaman terkubur kira -kira 600m dan ketebalan 2.4m. Kandungan gas jahitan arang batu 3 adalah 12.87 ～ 15.95m 3/t, dengan purata 14.41 m 3/t, dan tekanan gas jahitan arang batu adalah 2.26 MPa. Kepekatan pengekstrakan gas lombong adalah rendah, aliran adalah kecil, masa pengekstrakan gas adalah panjang, kesannya adalah miskin, kos kawalan gas adalah tinggi.
Penyelesaian rawatan
Menurut pelan pembangunan dan pelan penggantian perlombongan lombong arang batu Xinjing, lantai melalui penggerudian lapisan disusun di selatan jalan pengekstrakan. Selepas penggerudian melewati strata dan memasuki jahitan arang batu, diameter lubang adalah 120mm. Seluruh teknologi fraktur hidraulik telah digunakan untuk menjalankan pembinaan fraktur hidraulik satu kali di lubang-lubang bor, untuk meningkatkan kebolehtelapan jahitan arang batu dan meningkatkan kecekapan saliran gas.

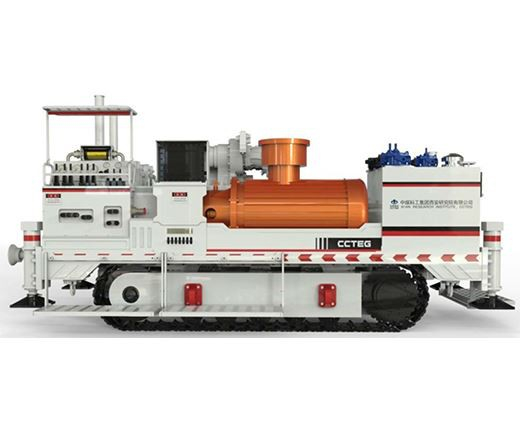

Peralatan penggerudian (ZDY12000 mesin penggerudian arah)

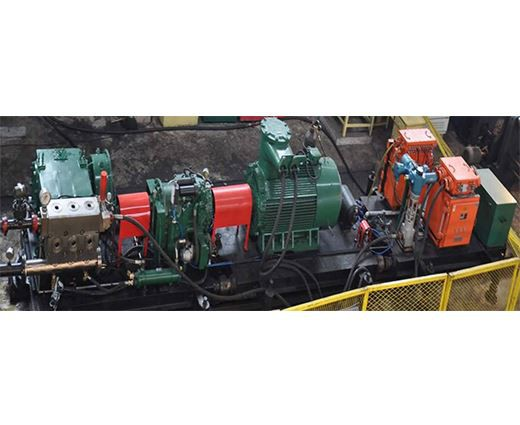

Peralatan Fraktur Hidraulik (BYW65 / 400 Pam Fracturing Underground)
Keadaan kerja
Titik pembukaan penggerudian fraktur terletak di jalan batu lantai No.3 batu arang batu, dengan rakaman penggerudian sebanyak 495m, termasuk 188m dalam batu dan 307m dalam jahitan arang batu. Struktur badan lubang sekunder telah digunakan untuk penggerudian: diameter lubang utama adalah 193mm, panjang lubang adalah 35m, selongsong keluli lancar φ146mm dimasukkan dan buburan simen disuntik untuk memperbaiki lubang; Diameter lubang sekunder adalah 120mm. Selepas patah penggerudian dari lantai jahitan arang batu ke jahitan arang batu 3, lubang bor digerudi di sepanjang bahagian tengah dan atas jahitan arang batu secara keseluruhan.
Dalam ujian fraktur hidraulik, expander kapsul digunakan untuk menutup lubang. Packer terutamanya terdiri daripada pembungkus kapsul, kasut panduan, injap aliran tunggal, lengan gelongsor, tali tekanan tinggi dan sendi keselamatan orifis. BYW65/400 Pam tekanan tinggi bawah tanah digunakan untuk menyuntik air ke dalam lubang keretakan untuk fraktur. Jumlah air suntikan kumulatif dari lubang bor adalah 1510m 3, masa suntikan adalah 51.11h, anjakan maksimum adalah 56.45m 3/j, dan tekanan suntikan maksimum ialah 26.09mpa.
Gambarajah skematik ujian medan
Mencapai pencapaian
Setelah selesai fraktur, data pemantauan dan saliran adalah selama 230 hari, dan kepekatan pengekstrakan gas penggerudian adalah 49.38%～ 83.70%, dengan purata 64.30%. Jumlah bersih metana yang diekstrak ialah 1395 ～ 2810 m3 /d, dengan purata 2173 m3 /d, dan jumlah bersih kumulatif metana yang diekstrak ialah 508000 m3.
Lengkung saliran gas lubang
Radius pengaruh maksimum fraktur borehole adalah 58m. Kebolehtelapan jahitan arang batu adalah 2.677 kali lebih tinggi daripada yang sebelum patah, dan pekali aliran gas di lubang bor adalah 45.1% daripada itu sebelum patah.
Pengagihan radius pengaruh keretakan hidraulik
Hasil penyelidikan projek memenangi hadiah kedua Persatuan Industri Batubara China.
Sijil Anugerah Projek
1. FAQ
(1) Apakah kesan pelaksanaan projek terhadap pencegahan dan kawalan gas lombong.
Teknologi fraktur hidraulik memainkan peranan positif dalam pengekstrakan gas yang dipertingkatkan dalam lombong arang batu. Selepas pelaksanaan projek, unit -unit yang mengambil bahagian terus menyedari potensi teknologi. Untuk meningkatkan lagi parameter proses yang berkaitan, kajian eksperimen berikut telah dijalankan di kawasan lombong yang berlainan, dan kesan keseluruhannya agak ideal.
(2) Teknologi ini boleh digunakan dalam bidang saliran gas yang dipertingkatkan dan juga digunakan dalam bidang lain, dan apakah kesannya?
Teknologi fraktur hidraulik pada dasarnya menjadikan lapisan itu menghasilkan fraktur. Pada masa ini, teknologi ini digunakan dalam saliran gas yang dipertingkatkan di lombong arang batu, tetapi juga mengawal batuan -batuan di sekeliling wajah yang bekerja. Pada masa ini, kesan aplikasi adalah baik di kawasan perlombongan Shendong, dengan berkesan menyelesaikan masalah yang ada dalam perlombongan muka kerja.
