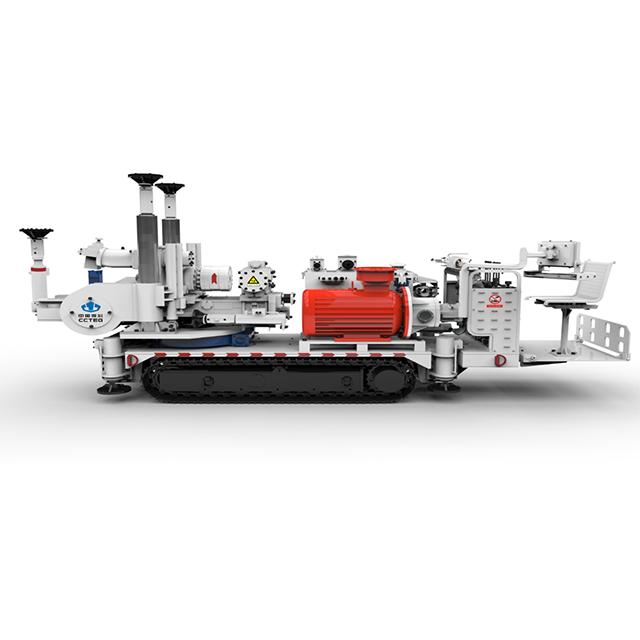

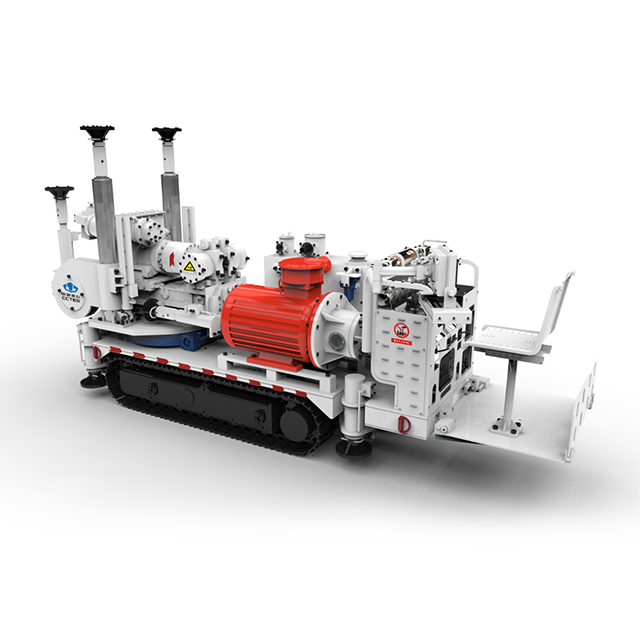

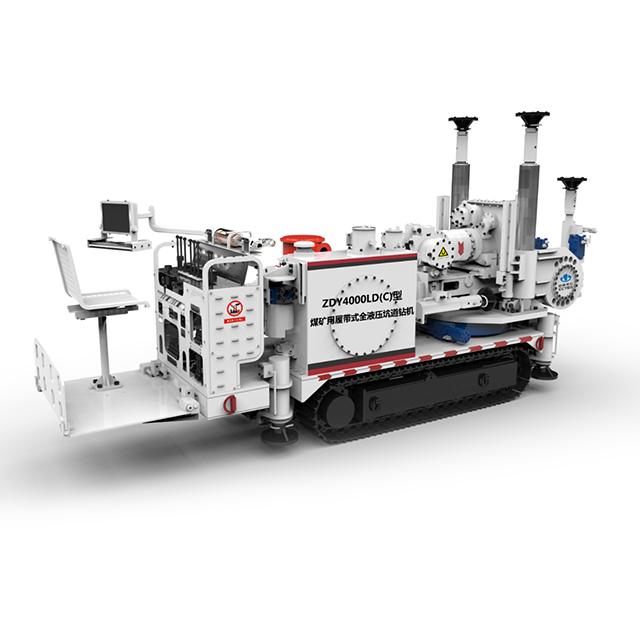

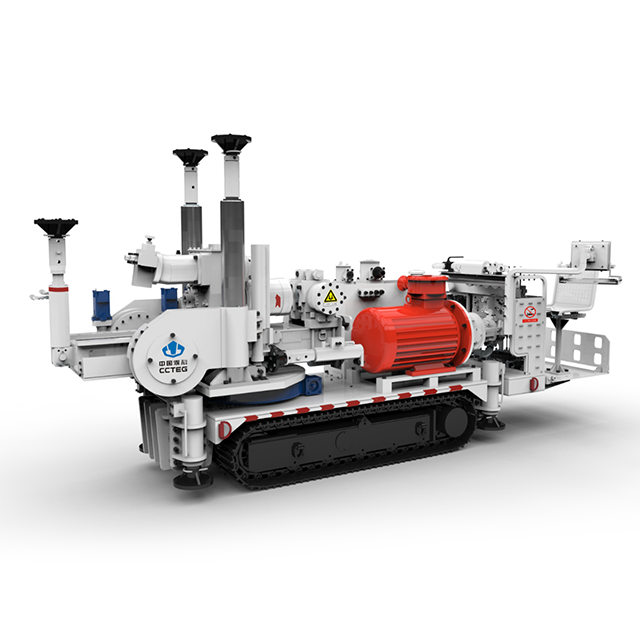

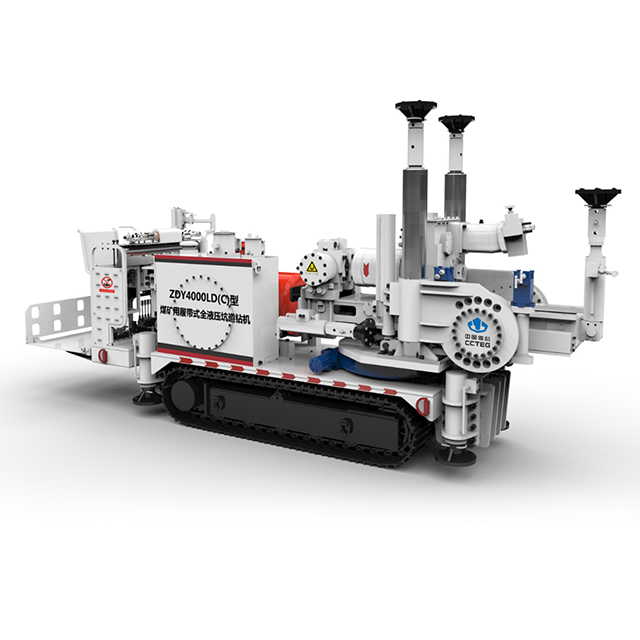

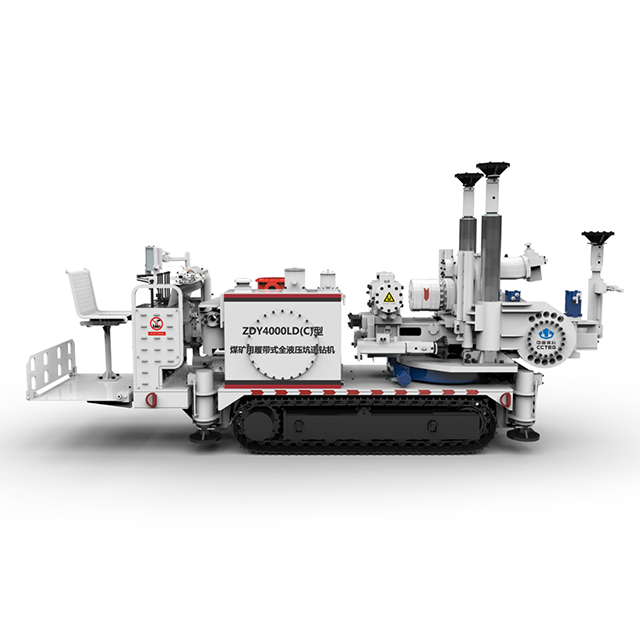

1. Pengenalan
Siri pelantar penggerudian ini adalah rig penggerudian arah sempit badan yang sesuai untuk pelbagai teknik pembinaan seperti penggerudian arah motor bawah lubang, penggerudian putar mulut, dan penggerudian komposit. Ia boleh digunakan untuk pembinaan penggerudian saliran gas lombong arang batu, dan juga boleh digunakan untuk pelbagai jenis pembinaan penggerudian arah ketepatan tinggi dalam 300m, seperti penjelajahan air bawah tanah dan saliran, struktur geologi dan pengesanan ketebalan jahitan arang batu, suntikan air jahitan, bumbung dan lantai, dan sebagainya. 'penggerudian dan penggalian bergantian ' terowong.
2. Ciri -ciri teknikal
Proses pelarasan mengamalkan kawalan hidraulik, tanpa campur tangan manual, mudah dikendalikan, mempunyai keselamatan kakitangan yang kuat, dan kecekapan yang tinggi. Rig penggerudian mengamalkan kepala kuasa φ98mm yang besar melalui lubang, yang dapat memenuhi penggunaan alat penggerudian arah pelbagai spesifikasi. Ia mengamalkan pemegang besar dengan pembukaan yang besar dan penjajaran yang baik; Batang tarikan atas pemegang boleh dibuka untuk memudahkan penurunan alat penggerudian. Rel Body Guide Feed mengamalkan struktur keluli tahan haus yang boleh diganti, yang memanjangkan hayat perkhidmatan kapal pengangkutan dan memudahkan penyelenggaraan rig. Sistem hidraulik rig penggerudian mengamalkan panel kawalan satu injap bersepadu, yang mempunyai kebolehpercayaan yang tinggi, dan struktur padat, dan dengan berkesan mengurangkan sambungan hos di dalam panel kawalan untuk memudahkan pembaikan dan penyelenggaraan kemudian. Sistem brek gelendong direka untuk menggunakan bekalan minyak sekejap untuk mencapai fungsi yang sama, mengelakkan penggunaan kuasa yang tidak perlu sistem dan mengurangkan penjanaan haba sistem; Ia direka dengan fungsi perlindungan putaran arah, yang secara efektif dapat mencegah kesan salah operasi putaran pada kepala kuasa dan memastikan ketepatan dan keselamatan proses penggerudian arah.
3. Parameter Teknikal
Model | ZDY4000LD (C) | ZDY6500LD |
NM Tork Rated | 4000-1050 | 6500-14000 |
Rated Speed R/Min | 60-200 | 50-210 |
Sudut kecenderungan gelendong ° | -90-90 | -30-60 |
Azimuth sudut ° | -90-90 | |
Suapan maksimum/pull-out force kN | 123/155 | 150/210 |
Motor Power KW | 55 | 75 |
Gradeabiliti maksimum ° | 15 | |
Keseluruhan dimensi rig penggerudian di negeri pengangkutan mm | 3830 × 950 × 2020 | 4300 × 950 × 1840 |
