1. Pengenalan
Struktur stratum di kawasan penerokaan adalah kompleks, dan lapisan kerikil Jurassic Cenozoic (stratum lima galas) dan lapisan galas arang batu adalah tidak konvensional antara satu sama lain (Rajah 1). Lapisan kerikil Jurassic mempunyai keliangan dan kebolehtelapan yang tinggi, dan merupakan akuifer. Menurut penerokaan seismik dan penggerudian, dipercayai bahawa tiada kesalahan yang dibangunkan dalam lima lapisan yang mengandungi komponen, tetapi bencana air bumbung dari lapisan sering berlaku di kawasan perlombongan, dan kemalangan kebocoran air bumbung juga berlaku. Sebab utama ialah perkembangan struktur lapisan tidak jelas. Pada masa yang sama, penerokaan seismik 3D sebelumnya tidak dapat menggambarkan turun naik antara muka atas batu kapur Ordovician.

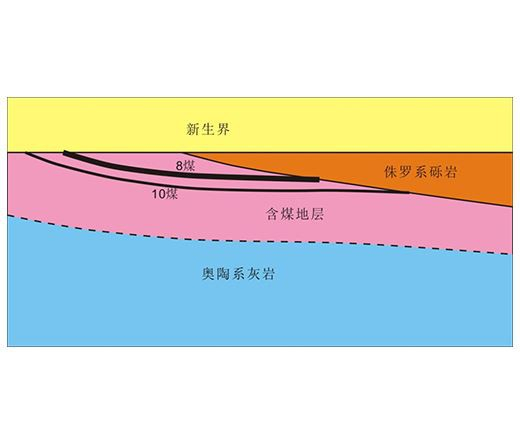

Rajah 1: Gambarajah skematik struktur stratigrafi di kawasan penerokaan
2. Penyelesaian Rawatan
Teknologi pengesanan seismik 3D berkepadatan tinggi semua digital telah diterima pakai. Sistem pemerhatian terdiri daripada 16 baris dan 5 tembakan (Rajah 2), yang mengumpul data asal kualiti dengan sudut azimut yang luas, ijazah penutup yang tinggi dan grid CDP kecil, dan geofon digital yang diterima pakai untuk menerima data, untuk memastikan penerimaan isyarat refleksi yang lemah di antara muka utama Limestone Ordovician dalam lima lapisan. Teknologi pemprosesan sasaran dan teknologi penghijrahan masa pra-stack digunakan dalam pemprosesan data untuk memastikan pengimejan yang tepat mengenai struktur kompleks dan strata ketidakpatuhan.

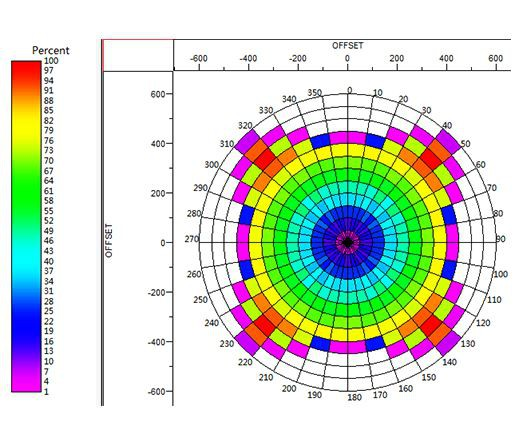

(A) Sistem pemerhatian 16L5S72T1R (b) Rose rajah sistem pemerhatian
Rajah 2: Sistem pemerhatian dan rajah mawar
3. Keadaan kerja
Eksplorasi medan seismik 3D ini menggunakan sistem pemerhatian 3D rasuk biasa. Terdapat 28 abah -abah pendawaian seismik 3D, 89 talian tinjauan, 220 titik ujian fizikal (86 titik untuk ujian, 6 untuk pembiasan kecil dan 128 mata fizikal dalam satu bahagian ujian) dan 8,448 mata pengeluaran fizikal (dengan itu sejumlah 8,668 mata fizikal), dengan kawasan liputan penuh 5.09k M2.
Rekod -rekod itu dinilai. Terdapat 6,334 rekod gred A, dengan kadar gred A 74.98%, dan 2,114 rekod gred B, dengan kadar gred B sebanyak 25.02%. Ujian dan rekod refraksi kecil adalah layak.
4. Mencapai pencapaian
(1) Profil masa dengan baik mencerminkan antara muka bawah Cenozoik, lapisan galas komponen, lipit arang batu, batu kapur Ordovician dan hubungan ketidakpatuhannya (Rajah 3).
(a) Profil masa konvensional
(b) profil masa berkepadatan tinggi
Rajah 3: Perbandingan refleksi penerokaan seismik 3D konvensional dan berkepadatan tinggi dari lima lapisan galas komponen, jahitan arang batu dan batu kapur
(2) Di dalam proses grouting dan penggerudian tirai yang kemudian, perkembangan kesilapan yang ditafsirkan di kawasan penerokaan telah disahkan dalam lima lapisan yang mengandungi komponen. 6 kesalahan telah disahkan, di mana 4 adalah betul, dan 2 yang lain mempunyai kebocoran grout, yang memerlukan pengesahan selanjutnya.
(3) Selepas pendedahan sebenar penggerudian kemudian, ramalan ketebalan konglomerat oleh seismik 3D berkepadatan tinggi adalah dalam persetujuan yang baik dengan keadaan sebenar.
5. FAQ
S1: Apakah perbezaan utama antara penerokaan seismik 3D konvensional dan berkepadatan tinggi?
A: Berbanding dengan penerokaan seismik 3D konvensional, ketumpatan tinggi 3D satu terutamanya dicirikan oleh azimut yang luas dan darjah penutup yang tinggi. Selain itu, grid CDP ketumpatan tinggi 3D penerokaan seismik lebih kecil dan ketumpatan titik pukulan lebih tinggi.
S2: Adakah kedalaman pengesanan peningkatan ketumpatan 3D berkepadatan tinggi?
A: Kedalaman pengesanan terutamanya berkaitan dengan kedalaman dan dos yang baik. Walau bagaimanapun, disebabkan oleh tahap yang tinggi dari penerokaan seismik 3D berkepadatan tinggi, gelombang refleksi strata yang mendalam adalah lebih jelas, jadi kedalaman pengesanan dapat meningkat hingga ke tahap tertentu. Walau bagaimanapun, jika dos dan kedalaman yang baik tidak berubah, peningkatan kedalaman sangat terhad.
